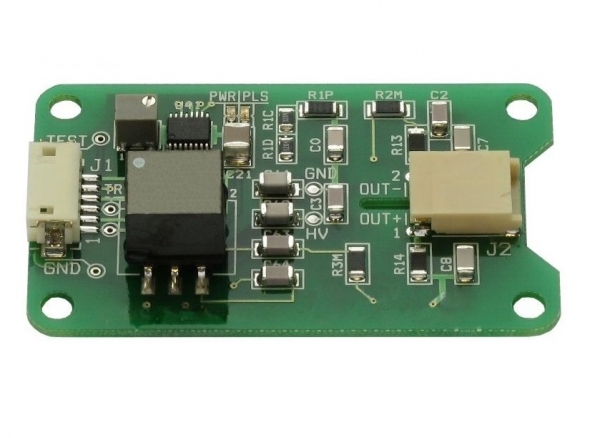

8-PCD-02 - Pockels Cell Driver
Preis auf Anfrage
- Artikel-Nr.: 644618944
Pockelszellen-Treiber mit 1400-1900 V Spannungsamplitude ... mehr
Produktinformationen "8-PCD-02 - Pockels Cell Driver"
Pockelszellen-Treiber mit 1400-1900 V Spannungsamplitude
Die Pockelszellen-Treiber 8-PCD-2 bietet einen unipolaren Ausgang und kann mit Güteschaltern (Q-switch) und Modulatoren auf der Basis von RTP-, KTP-, LITA-, LNB-Kristallen verwendet werden.
- Der Hochspannungsimpuls wird durch einen symmetrischen, bipolaren Ausgang im Betriebsmodus «Switch-On» gebildet
- Versorgungsspannungsbereich + 5V bis + 7.5V
- Integrierte gepulste HV-Quelle
- Einstellung eines Hochspannungsimpulses entweder direkt auf der Platine (über eingebautes Potentiometer) oder aus über Remote-Eingang
- Deutlich reduziertes elektromagnetisches Rauschen
- Positiver logischer Trigger 3 - 8 V
- Ultrakompakte Größe - konzipiert für handheld Q-switch Laserköpfe
Spezifikationen
Output voltage amplitude 1, 1a | 1400 - 1900 V | |
Output voltage pulse-to-pulse instability | 1% | |
Max pulse current | 40 A | |
Max load capacitance | 40 pF | |
HV pulse rise time 2 | 2 - 4 ns | |
HV pulse duration (factory-set) 3 | 0.5 - 1 µs | |
HV pulse fall time | 3 - 6 µs | |
Max HV pulse repetition rate | 2 kHz | |
Trigger voltage (input impedance is 200 Ohms) | 3 - 8 V (+5V) | |
Output pulse delay vs. trigger pulse 4 | 15 - 30 ns | |
HV pulse jitter | < 0.5 ns | |
External powering requirements: | ||
Low voltage DC supply | +5V to +7.5V | |
Low voltage DC supply current | ||
at a repetition rate of 100 Hz | 180 mA | |
at a repetition rate of 1 kHz | 260 mA | |
at a repetition rate of 2 kHz | 340 mA | |
Operating temperature range | –40 to +60 °C | |
Dimensions | 30 x 50 x 12.6 mm3 | |
Mounting hole pattern (Ø 3.2 mm) | 24 x 44 mm |
1 wird vom eingebauten Potentiometer oder per remote Eingang eingestellt, auf Wunsch kann der
Spannungsausgangspegel über einen kapazitiven Spannungsteiler auf einen beliebigen Wert eingestellt werden.
1a max. Ausgangsspannungsamplitude bei + 7,5 V Spannungsversorgung
2 hängt von der Lastinduktivität und der Ausgangsspannungsamplitude ab.
3 wird vom Hersteller festgelegt.
4 Die Verzögerung hängt vom Triggerimpuls ab. Je höher die Trigger-Amplitude, desto kürzer die Verzögerung.
1a max. Ausgangsspannungsamplitude bei + 7,5 V Spannungsversorgung
2 hängt von der Lastinduktivität und der Ausgangsspannungsamplitude ab.
3 wird vom Hersteller festgelegt.
4 Die Verzögerung hängt vom Triggerimpuls ab. Je höher die Trigger-Amplitude, desto kürzer die Verzögerung.
