MikrometerschraubeHöchste Langlebigkeit durch ausgasungsfreies Spezialfett SpezifikationenVerfahrweg20 mm (max. 22 mm)FeingewindeM6x0,5Länge70 mmDrehkopfRändelKragenMessinggewinde M10x1SpitzeKugelkopf, Stahl gehärtetSensitivität1 µmSkalierung10 µmBelastbarkeit80 NMaterialEdelstahl / AluminiumGewicht0,05 kg

Eine große Apertur, hohe Belastbarkeit und sehr geringe Schrittweiten machen diesen Tisch vielfältig einsetzbarSpezifikationenBeschreibungMotorisierter PräzisionsdrehtischApertur50,8 mm Rotationsbereich360°Max. Geschwindigkeit 8 Umdrehungen / min. (1,2A) Drehmoment1 NmAuflösungVollschritt: 0,6 arcmin1/8 Schritt: 4,5 arcsec Wobble0,5 arcmin Exzentrizität 10 µmBacklash0Max. Belastunghorizontal 10 kgvertikal 2 kgLagerungKugellagerEndschalter 1 Mikroschalter (Home/zero position)MaterialAluminium Gewicht1 kgMotorMotorart 2 Phasen SchrittmotorBezeichungNanotec ST2818M1006 Phasenstrom0,67 AMax. Spannung 36 VVollschritt pro Umdrehung 200 (1,8°)EncoderoptionalTemperaturbereich10°C...+50°CEmpfohlener Controller: 8SMC5-USB Vakuum-kompatible Version

SchraubenGewinde: M3Gesamtlänge: 23mmGewindelänge: 20mmSechskant: 2,5mmMaterial: Edelstahl

Instrumentenregal für optische Tische mit einem A-RegalDas Instrumentenregal stellt eine Ablagefläche für z.B. Netzteile, Controller und sonstiges Werkzeug bereit.Selbstverständlich hat es keinen Einfluss auf die Schwingungsisolierung da es frei steht und nicht mit dem Tisch verbunden ist. Die Höhe der Regale kann einfach eingestellt werden. Die platzsparende Ablage ermöglicht auch eine saubere Kabelführung von kritischen Installationen. FreistehendKann überall über dem Tisch positioniert werdenBeeinflusst die Schwingungsisolierung nichtEinstellbare RegalhöheStabiler Metallrahmen unterstützt schwere Lasten SpezifikationenLänge 2050 mmMit Regaleinsatz (A)

Miniatur FlipspiegelDer 5F23 ist der kleine Bruder der 5F21-Serie und findet dort Einsatz, wo Platz Mangelware ist. Mit einer Repositionierbarkeit von 20µrad und einer Einstellsensitivität von 8 Bogensekunden bietet er höchste Präzision bei gutem Bedienkompfort. Der Spiegelhalter lässt sich bei Bedarf bequem aus dem Strahlengang klappen.SpezifikationenClear edge designFeingewinde: M4x0.25Verstellbereich: 9°Einstellsensitivität: 8 arcsecRepositionierbarkeit: 20 µrad Material: Aluminium, schwarz eloxiert

Die 8MT173-Serie ist das Urgestein in unserer Kollektion. Ein robuster Aluminiumsockel und eine käfiggeführte Kugellagerung machen diesen Tisch sehr stabil und gleichzeitig kompakt. Der zuverlässige Nanotecmotor zeichnet sich durch hohe Kraft und Langlebigkeit aus. Die Spindelsteigung beträgt lediglich 0,25 mm, wodurch bereits im Vollschritt eine Auflösung von 1,25 µm erreicht wird. Der optional erhältliche Umdrehungssensor erfasst präzise die Rotation des Motors zur Erfassung bzw. Korrektur von Fehlschritten. In Kombination mit der hochauflösenden Spindel wird dadurch eine sehr hohe kontrollierbare Repositioniergenauigkeit erreicht, ohne den Einsatz kostspieliger Linear- oder Rotationsencoder. Der Tisch ist mit zwei Mikroendschaltern ausgestattet.SpezifikationenVerfahrweg30 mmSpindelsteigung0,25 mmAuflösungVollschritt 1,25 µmWiederholbarkeit2 µmMax. Geschwindigkeit5 mm/sBelastbarkeithorizontal 5 kgvertikal 2 kgAnschlussleitung1,6 m, intregriertAnschlussHDB15(M)Gewicht0,48 kgEndschalter2 Mikroschalter,pushed is "closed" MotorSchrittmotor, bipolarSpannung4,56 VPhasenstrom0,67 APhasenwiderstand6,8±15% OhmInduktivität4,8±20% mHDrehmoment3,75 mNmHaltemoment0,106 NmSchritte / Umdr.200 (1,8°)Kombinationen:X-Y via Verbindungsplatte 2CP173-20 X-Z via Montagewinkel 2AB173-20 Empfohlener Controller: 8SMC5-USBVakuum-kompatible Version vorhanden.

Die motorisierten Irisblenden der 8MID10-40 Baureihe sind für Anwendungen mit kleinen Platzbedarfkonstruiert worden. Durch einen Mikroschrittmotor werden Öffnungszeiten von 2 sec bei höchster Präzision realisiert. Zwei Endschalter begrenzen die Bewegung in den Endlagen. Ein variables Design erlaubt den Einsatz unterschiedlicher Irisblenden und somit eine Anpassung an idiviudelle Lösungen.Die verfügbaren Blendengrößen entnehmen Sie bitte dem technischen Datenblatt (bitte bei Bestellung unter Bemerkung angeben).Technische DatenSchliessgeschwindigkeit2 s (min. - max.)Maximale Apertur50 mm ( Blendenabhängig )minimale Apterur1,5 mm ( Blendenabhängig )Verfügbare BlendenbeschichtungAR ( Antirefelx bis 180°C )N   ( Federstahl geschwärzt bis 250° )H   ( Edelstahl bis 400°C )Endschalter2 Mikroschalter, pushed is closedMotor2-Phasen Schrittmotor, bipolarSpannung5 VPhasenstrom0,2....0,5 APhasenwiderstand10±10% OhmIduktivität3 mHSchrittmoment60 mNmHaltemoment49 mNmÜbersetzung50:1Schritte / Umdr.1000 (0,36°)Empfohlener Controller 8SMC5-USBEmpfohlenes Netzteil8PS12-1,5-4 Verfügbaren Blendengrößen - bitte bei Bestellung angebenModelIrisblendeMax. Apertur [mm]Min.Apertur [mm]Auflösung [Schritte / mm]8MID30-1.5-H10IBS43-30-1.5-H 30 1.5 125 8MID30-1.5-N10IBS43-30-1.5-N 30 1.5 125 8MID34-2-AR 10IBS49-34-2-AR 34 2 111 8MID34-2-H 10IBS49-34-2-H 34 2 111 8MID36-2.5-N10IBS50-36-2.5-N 36 2.5 106 8MID37-2.5-N10IBS53-37-2.5-N 37 2.5 100 8MID40-2.5-N10IBS60-40-2.5-N 40 2.5 90 8MID42-2.5-N10IBS58-42-2.5-N 42 2.5 91 8MID45-2.5-H10IBS64-45-2.5-H 45 2.5 84 8MID45-2.5-N10IBS64-45-2.5-N 45 2.5 84 8MID50-2.5-N10IBS70-50-2.5-N 50 2.5 75 Für Fragen stehen wir Ihnen gerne zur Verfügung Tel: 0800-7468664

WinkelstückKompatibel mit Faserkoppler 7TF2

Der 8MR170-190 zeichnet sich durch eine große Rotationsfläche und hohe Belastbarkeit aus.Der Einstellbereich gliedert sich in eine Grobverstellung und Feinverstellung.Durch Lösen der Arrtierschraube wird der Rotationsteller vom Feingewindetrieb entkoppelt und kann manuell frei um 360° positioniert werden. Im arretierten Zustand ist eine Feinverstellung durch die motorisierte Schraube möglich.SpezifikationenAperturØ 84 mmWinkelbereich grob360°,  mauellWinkelbereich fein6°Aktuator8CMA28-10  Auflösung3 arcsec  (Vollschritt)Wiederholgenauigkeit4 arcsecWobble1 arcmin  Backlash0Exentrizitä20 µmBelastbarkeit60 kgMaterialAluminium, schwarz eleoxiert Gewicht3.2 kg  Endschalter2 optisch,Polarität:  pushed is open Empfohlener Controller8SMC5-USB

Kinematischer "side-drive" OptikpositioniererDie Optikhalter dieser Serie unterscheiden sich in erster Linie durch die Anzahl der montierbaren Optiken und durch die Art der verwendeten Feder. Die justierbare Einheit wird durch Topdrive-Feinjustageschrauben präzise bewegt.Einstellschrauben einseitig ausgerichtet (oben). Ideal für dichte optische Aufbauten.SpezifikationenOptikendurchmesser: Ø=25.4 mmOptikdicke: =10.5 mmFreie Apertur: 23 mmFeingewinde: M6x0.25Einstellbereich: ±2.5°Empfindlichkeit: 3 arcsecGewicht: 0,13 kg

Montagepfosten mit Loch. Pro 3MP erhalten Sie einen Gewindeadapter 3AH gratis. Bitte separat bestellen!Durchmesser Pfosten 12mmLochdurchmesser 6mmLänge 75mm Gewinde: M = M6Gewinde: m = M4Material: Edelstahl

Feingewindeschraube mit GewindehülseSpezifikationenVerfahrweg8 mmGewindesteigungM6x0,35Länge30 mmSensitivität1,3 µmAxiale Belastbarkeit70 NKopfRändel, Aluminium schwarz eloxiertMaterialEdelstahl / MessingGewicht0,015 kg

Mit einer Einstellsensitivität von nur 10 Bogensekunden ist der  kleine Positionierer auch großen Aufgaben gewachsen. Schlichtes Design variabler Aufbau bei hoher Präzision machen diesen kostengünstigen Optikhalter nicht nur für den OEM Bereich interessant. SpezifikationenFeingewinde: M6x35Winkelbereich: ±10°Empfindlichkeit: 10arcsec

Das Filterrad 10CWA168 ist mit Neutral-Filtern zur Stahlabschwächung versehen.Die Montage erfolgt mittels C-Mount Anschlüsse in ein bestehendes Tube-System oder CCD-Kameras. Alternativ ist eine Montage über des stabilen variablen Standfuss möglich. Eine Auswahl an optionalenAdaptern erweitert die Einsetzbarkeit. 4 Räder mit jeweils 3 Filtern und 1 Leerstelle4 feste Positionen pro RadNichtparallele Filter (Neigung 4°)C-Mount-Gewinde an beiden EndenAnschlussadapter verfügbarVollständig StreulichteleminierungVariable Höhe der optischen Achse  SpezifikationenAnzahl Filterräder4Filter pro Rad3 ( + Durchgangsposition ) Apertur18 mmFilterdurchmesser20 mmMax. Filterdicke3 mmFilterwinkel:4°Max. Strahlversatz 0,09 mm  Gewicht0,55 kg

Die Breadboards werden aus 15 mm starken Aluminiumplatten gefertigt und sind sowohl in eloxierter als auch gebürsteter Version lieferbar. Auf der gesamten Fläche befindet sich ein M6 x 25 mm Gewinderaster.Die äußeren vier Bohrungen sind als Sacklöcher für M6 Zylinderkopfschrauben vorgesehen, dies ermöglicht eine Montage des Breadboards ohne überstehende Schrauben.Erhältlich sind die Aluminiumplatten in unterschiedlichen Standardgrößen.Sonderanfertigungen mit kundenspezifischen Größen oder Designs sind auch als Einzelanfertigung möglich.Die Anlieferung erfolgt je nach Größe und Gewicht per Paketdienst oder Spedition.  - Kundenspezifische Größen lieferbar- Verfügbar in eloxiert und nicht eloxiert- metrisches Raster - Sacklöcher an den Ecken zur Befestigung mit Zylinderschrauben- Bohrungen durchgehend zur beidseitigen Montage- Reichhaltiges Zubehör zur Montage von optischen Komponenten erhältlichTechnische DatenGröße: 250 x 250 x 15 mmMaterial: AluminiumRaster: M6 (25 mm)Oberfläche: schwarz eleoxiertGewicht: 2,7 kg

Distanzblock mit Langloch Höhe 10mmmit LanglochMaterial: Aluminium schwarz eloxiert

Adapter zur horizontalen Montage des 5OM10T Optikpositionierer mit Topdrive

Distanzblock Länge: L = 43,5mmLänge: L1 = 40,3mmBreite: 38mmGewinde: M4Material: Aluminium eloxiert

[TAB:Artikelbeschreibung]Der Visulator macht IR-Laserstrahlung sichtbar für das menschliche Auge. Durch einen Luninescenz Prozess werden IR Strahlen frequenzverdoppelt und als grünes Licht dargestellt.[TAB:Technische Daten]Spektralbereich: 880-1070 nmThreshold Sensitivität: 0,02 W/cm²

Das Tischgestell 1TS bietet eine solide Basis für Ihren optischen Tisch. Stahlgestell mit einfacher Montage und hervorragender Stabilität. SpezifikationenGröße650 x 1200 mmHöhe760 ±25 mmBelastbarkeit1500 kg, per Satz von 4 Stk.SchwingungsisolationAuflageelemente aus Gummi für BasisdämpfungMaterialStahl / schwarz beschichtet

Die Breadboards werden aus 15 mm dicken massiven Aluminiumplatten gefertigt und sind sowohl in eloxierter als auch gebürsteter Version lieferbar. Auf der gesamten Fläche befindet sich ein M6 Gewinderaster. Die Gewindebohrungen haben einen Abstand von 25mm zueinander. Die äußeren vier Bohrungen sind als Sacklöcher für M6 Zylinderkopfschrauben vorgesehen. Dies ermöglicht eine Montage des Breadboards ohne überstehende Schrauben. Erhältlich sind die Aluminiumplatten in unterschiedlichen Standardgrößen. Sonderanfertigungen mit kundenspezifischen Größen oder Designs sind auch als Einzelanfertigung möglich.Die Anlieferung erfolgt je nach Größe und Gewicht per Paketdienst oder Spedition.- Kundenspezifische Größen lieferbar- Verfügbar in eloxiert und nicht eloxiert- metrisches Raster - Sacklöcher an den Ecken zur Befestigung mit Zylinderschrauben- Bohrungen durchgehend zur beidseitigen Montage- Reichhaltiges Zubehör zur Montage von optischen Komponenten erhältlichTechnische DatenGröße: 450x750x15 mmMaterial: AluminiumRaster: M6 (25 mm)Oberfläche: gebürstet, nicht eleoxiertGewicht: 14,2 kg

Motorisierter Lineartisch mit Encoder Als großer Bruder des 8MT167-25 zeigt sich der 8MT167-100 mit 100 mm Verfahrweg. Die schraubbare Apertur von 49mm bleibt bei einem Verfahrweg von bis zu 18mm erhalten. Die Lagerung des Tisches ist durch ein innovatives käfiggeführtes Kugellagerdesign überarbeitet worden. Auch bei kurzen und schnellen Bewegungen kommt es durch diese neue Technik nicht zu Käfigwanderungen. Eine Belastbarkeit von 70N bei einer Auflösung von 0,125 µm zeichnen diesen Tisch aus.SpezifikationenMaterialAluminiumApertur49 mmVerfahrweg100 mmGewindesteigung0,5 mm/Umdr.Übersetzung2,5:1AuflösungVollschritt 1 µm1/8 Schritt 0,125 µmMax. Geschwindigkeit5 mm/sBelastbarkeithorizontal 7 kgvertikal 3 kgGewicht1,4 kgEndschalter2 Mikroschalter,Pushed is "closed"Anschlussleitung1,6 m integriertAnschlussHDB15(M) MotorBezeichnungNanotec ST2818M1006Vollschritt pro Umdrehung200 (1,8° pro Schritt)Phasenstrom0,67 ASpannung4,56 VPhasenwiderstand6.8±15% OhmX-Y Verbindung via 2CP176-100 X-Z Verbindung via 2AB167-50Empfohlener Controller : 8SMC5-USBVakuumversion verfügbar.

Einstellschraube ohne GewindehülseSpezifikationenFeingewinde: M6x0.5Empfindlichkeit: 1,5 µmVerfahrweg: 8 mmLänge: 29mmBelastbarkeit: 80 NGewicht: 0,015 kg

[TAB:Artikelbeschreibung]Die Breadboards werden aus 15mm dicken massiven Aluminiumplatten gefertigt und sind sowohl in eloxierter als auch gebürsteter Version lieferbar. Auf der gesamten Fläche befindet sich ein M6 Gewinderaster. Die Gewindebohrungen haben einen Abstand von 25mm zueinander. Die äußeren vier Bohrungen sind als Sacklöcher für M6 Zylinderkopfschrauben vorgesehen. Dies ermöglicht eine Montage des Breadboards ohne überstehende Schrauben. Erhältlich sind die Aluminiumplatten in unterschiedlichen Standardgrößen. Sonderanfertigungen mit kundenspezifischen Größen oder Designs sind auch als Einzelanfertigung möglich.Die Anlieferung erfolgt je nach Größe und Gewicht per Paketdienst oder Spedition.- Kundenspezifische Größen lieferbar- Verfügbar in eloxiert und nicht eloxiert- metrisches Raster - Sacklöcher an den Ecken zur Befestigung mit Zylinderschrauben- Bohrungen durchgehend zur beidseitigen Montage- Reichhaltiges Zubehör zur Montage von optischen Komponenten erhältlich[TAB:Technische Daten]Größe: 750x750x15mmMaterial: AluminiumRaster: M6 (25mm)Oberfläche: gebürstet, nicht eleoxiert[TAB:Download]Hier finden Sie Downloadmöglichkeiten (Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads:

Miniatur-Optikpositionierer für kleine Optiken  Vielseitige Anwendbarkeit Mit Spiralfedern ± 10° Winkelbereich an zwei orthogonalen Achsen Ideal für die Aufnahme Optiken  <= 25 mm auf engstem Raum. SpezifikationenStellschrauben2 mit Innensechskant 3 mmSchraubenfassungAluminiumFeingewindeM6x0,5Winkelbereich20°Empfindlichkeit10 arcsecOptikhalterungKlebungMaterialAluminium, Schwarz eloxiertGewicht0,04 kg

Gestellvariante: #51Größe: mediumMaße: 141mm × 145mm × 45mmFlexible BügelAls Überbrille geeignetCE zertifiziertFilterFarbe: grünVisible Light Transmission (VLT): 7%CE-Zertifiziert nach EN207 CE Rating3 NOIR I F CEAnwendungsbereicheBlitzlampenInkohärente Lichtquellen

Gestellvariante: #51Größe: mediumMaße: 141mm × 145mm × 45mmFlexible BügelAls Überbrille geeignetCE zertifiziertFilterFarbe: GrünVisible Light Transmission (VLT): 45%CE-Zertifiziert nach EN207Wellenlänge [nm] / OD190-420 5+765-1100 5+775-1085 6+790-1080 7+L-Rating:190-315 D LB8 + IR LB4>315-420 DIR LB5765-1100 DIRM LB5790-1080 D LB6 + IRM LB7950-1085 DIRM LB6775-1085 D LB5 + IRM LB6 AnwendungsbereicheUltrakurze PulseMedizin / ZahnmedizinForschung & WissenschaftTherapie

Gestellvariante: #53Universal / LargeBequemer Sitz - als Überbrille geeignetMaße: 146mm x 145mm x 50mmSpecificationsDisplay Wavelength (nm) / OD190-400 OD 5+808-840 OD 4+>840-950 OD 5+>950-1080 OD 7+>1080-1090 OD 5+CE Rating808--840 & DIRM LB4>840--950 & DIRM LB5>950--1080 & D LB6 + IRM LB71080--1090 & DIRM LB5Lens Color: 58623D Visible Light Transmission (VLT): 59%CE-Zertifiziert Nach EN207

Perfekt für kleine und große Strahldurchmesser.Dank der einzigartigen Kombination aus hoher Pixeldichte (2,2 MPixel) und großer Sensorgröße (11,3 x 6,0 mm) hat die 11Beamage-Beal Profiling Camera den doppelten Vorteil, sowohl sehr kleine Strahlen von nur wenigen zehn Mikrometern als auch mehrere mm große Strahlen charackterisieren zu können und deckt so die meisten Anwendungen in einem Gerät effektiv ab. Die 11Beamage CMOS Beam Profiling Camera ist die erste USB 3.0-Kamera für Laserstrahl-Profiling.Die komplett überarbeiteten Software bietet sowohl eine intuitive Benutzeroberfläche als auch leistungsstarke Datenanalysetools.SpezifikationenSensor TechnologieCMOS (with Phosphor Coating)Eff. Apertur11.3 x 6.0 mm2Wellenlängenbereich 1495 - 1595 nmPixel Count2,2 MPixelH x V2048 x 1088Pixel Dimensionen5,5 x 5,5 µmSensorgröße11.3 x 6.0 mmSensorfläche0,67 cm2Minimaler Strahldurchmesser70 µmShutter TypGlobalFrame Rates8 fps @ 2.2 MPixels (Full Frame)15 fps @ 1.1 MPixels (2048 x 544)32 fps @ 0.066 MPixels (256 x 256)RMS Noise1000:1 (60 dB)ADC Level (User Setable)12 bit (default) / 10 bit (option)Maximum Average Power1 WSaturation Level  (1064 nm)CW: 10 W/cm2 ; Pulsed: 300 µJ/cm2Extern triggerbarJaDimensionen61 x 81,1 x 19,7 mm  (HxWxD)Gewicht139 gSoftwareDisplay2D, 3D, XY and Beam TrackingDisplay FeaturesD: Print Screen, Reset View, Show/Hide Beam Diameter3D: Print Screen, Reset View, Top ViewXY: Save Data, Zoom, Gaussian Fit, Semi-Log, Show/Hide Cursor, Show/Hide FWHM, Show/Hide 1/e2Beam Tracking: Save Data, Print Screen, Reset View, ZoomBeam Diameter DefinitionsD4s (ISO compliant)1/e2 along crosshairs (13.5%)FWHM along crosshairs (50%)86% effective diameter (D86)Buffer ControlsOpen File, Save Current Data, Save All Data, Previous/Next Image, Clear Buffer, AnimatePrinting and ReportsFull Report in Print Ready Format (2D, 3D, XY, Measures, Parameters)Print Screen in BMP format (2D and 3D)

Perfekt für kleine und große Strahldurchmesser.Dank der einzigartigen Kombination aus hoher Pixeldichte (2,2 MPixel) und großer Sensorgröße (11,3 x 6,0 mm) hat die 11Beamage-Beal Profiling Camera den doppelten Vorteil, sowohl sehr kleine Strahlen von nur wenigen zehn Mikrometern als auch mehrere mm große Strahlen charackterisieren zu können und deckt so die meisten Anwendungen in einem Gerät effektiv ab. Die 11Beamage CMOS Beam Profiling Camera ist die erste USB 3.0-Kamera für Laserstrahl-Profiling.Die komplett überarbeiteten Software bietet sowohl eine intuitive Benutzeroberfläche als auch leistungsstarke Datenanalysetools.SpezifikationenSensor TechnologieCMOSEff. Apertur11,3 x 11,3 mm2Wellenlängenbereich 350 - 1150 nmPixel Count4,2 MPixelH x V2048 x 2048Pixel Dimensionen5,5 x 5,5 µmSensorgröße11,3 x 11,3 mmSensorfläche1,28 cm2Minimaler Strahldurchmesser55 µmShutter TypGlobalFrame Rates6.2 fps @ 4.2 MPixels (Full Frame)11.4 fps @ 2.2 MPixels (Full Frame)18.6 fps @ 1.1 MPixels (2048 x 544)32 fps @ 0.066 MPixels (256 x 256)RMS Noise1000:1 (60 dB)ADC Level (User Setable)12 bit (default) / 10 bit (option)Maximum Average Power1 WSaturation Level  (1064 nm)CW: 10 W/cm2 ; Pulsed: 300 µJ/cm2Extern triggerbarJaDimensionen61 x 81,1 x 19,7 mm  (HxWxD)Gewicht139 gSoftwareDisplay2D, 3D, XY and Beam TrackingDisplay FeaturesD: Print Screen, Reset View, Show/Hide Beam Diameter3D: Print Screen, Reset View, Top ViewXY: Save Data, Zoom, Gaussian Fit, Semi-Log, Show/Hide Cursor, Show/Hide FWHM, Show/Hide 1/e2Beam Tracking: Save Data, Print Screen, Reset View, ZoomBeam Diameter DefinitionsD4s (ISO compliant)1/e2 along crosshairs (13.5%)FWHM along crosshairs (50%)86% effective diameter (D86)Buffer ControlsOpen File, Save Current Data, Save All Data, Previous/Next Image, Clear Buffer, AnimatePrinting and ReportsFull Report in Print Ready Format (2D, 3D, XY, Measures, Parameters)Print Screen in BMP format (2D and 3D)

Pockelszellen-Treiber mit 2800 - 3800 V Spannungsamplitude Die Pockelszellen-Treiber 8-PCD-1 bietet einen unipolaren Ausgang und kann mit Güteschaltern (Q-switch) und Modulatoren auf der Basis von RTP-, KTP-, LITA-, LNB-Kristallen verwendet werden. Der Hochspannungsimpuls wird durch einen symmetrischen, bipolaren Ausgang im Betriebsmodus «Switch-On»  gebildetVersorgungsspannungsbereich + 5V bis + 7.5VIntegrierte gepulste HV-QuelleEinstellung eines Hochspannungsimpulses entweder direkt auf der Platine (über eingebautes Potentiometer) oder aus über Remote-EingangDeutlich reduziertes elektromagnetisches RauschenPositiver logischer Trigger 3 - 8 VUltrakompakte Größe - konzipiert für handheld Q-switch Laserköpfe  SpezifikationenOutput voltage amplitude 1, 1a2800 - 3800 VOutput voltage pulse-to-pulse instability1%Max pulse current40 AMax load capacitance40 pFHV pulse rise time 22 - 4 nsHV pulse duration (factory-set) 30.5 - 1 µsHV pulse fall time3 - 6 µsMax HV pulse repetition rate2 kHzTrigger voltage (input impedance is 200 Ohms)3 - 8 V (+5V)Output pulse delay vs. trigger pulse 415 - 30 nsHV pulse jitter< 0.5 nsExternal powering requirements:   Low voltage DC supply+5V to +7.5V   Low voltage DC supply current      at a repetition rate of 100 Hz180 mA      at a repetition rate of 1 kHz260 mA      at a repetition rate of 2 kHz340 mAOperating temperature range–40 to +60 °CDimensions30 x 50 x 12.6 mm3Mounting hole pattern (Ø 3.2 mm)24 x 44 mm  1 wird vom eingebauten Potentiometer oder per remote Eingang eingestellt, auf Wunsch kann der  Spannungsausgangspegel über einen kapazitiven Spannungsteiler auf einen beliebigen Wert eingestellt werden.1a max. Ausgangsspannungsamplitude bei + 7,5 V Spannungsversorgung2 hängt von der Lastinduktivität und der Ausgangsspannungsamplitude ab.3 wird vom Hersteller festgelegt.4 Die Verzögerung hängt vom Triggerimpuls ab. Je höher die Trigger-Amplitude, desto kürzer die Verzögerung.

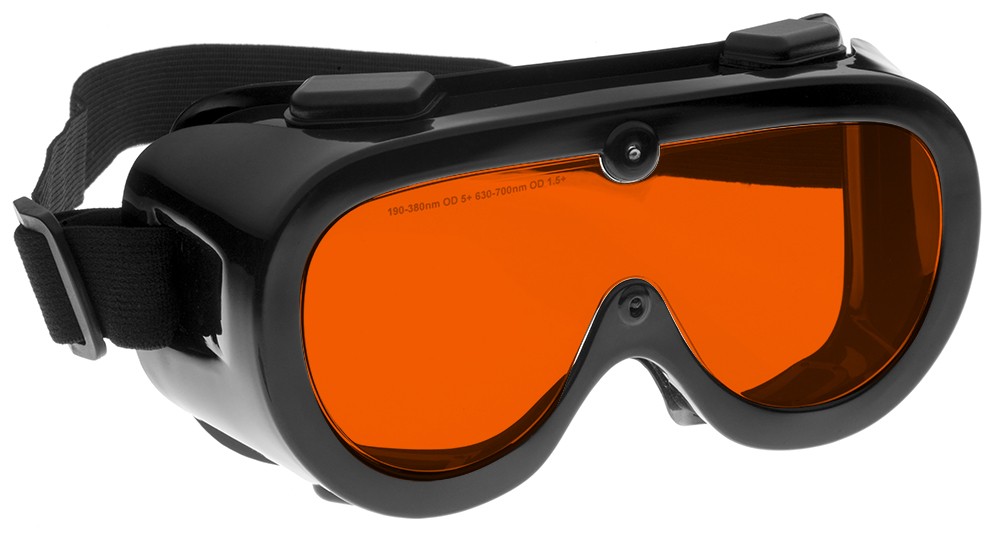

Gestellvariante #60Größe: universalMaße: 150mm x 85mm Bequemer Sitz - als Überbrille geeignetBietet VollschutzBelüftet, um Beschlag zu verhindernOptische DichteWellenlängeOD180-5237+CE-Rating:180-315 D LB7 + IR LB4>315-532 DIRM LB6Farbe: orangeVisible Light Transmission (VLT): 48%CE-Zertifiziert nach EN207AnwendungsgebieteIndustrieWissenschaftUltrakurze PulseMedizin un Zahnmedizin

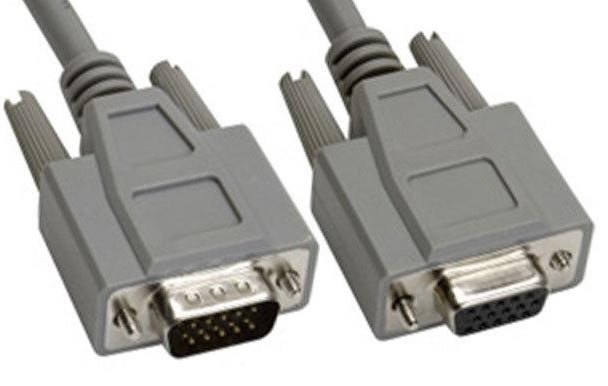

Kabellänge 7,2 m (25`)D-SUB-M/F (15 pin) dreireihig

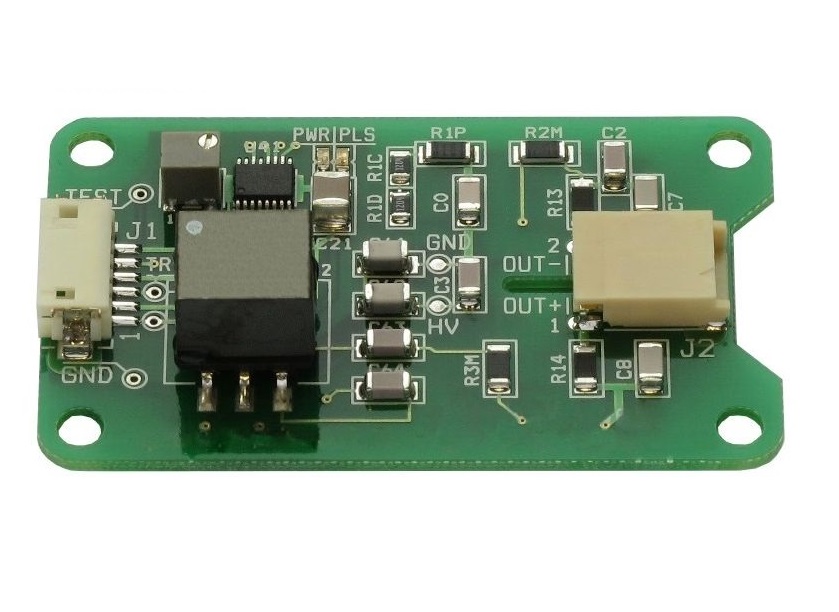

Pockelszellen-Treiber mit 1400-1900 V Spannungsamplitude Die Pockelszellen-Treiber 8-PCD-2 bietet einen unipolaren Ausgang und kann mit Güteschaltern (Q-switch) und Modulatoren auf der Basis von RTP-, KTP-, LITA-, LNB-Kristallen verwendet werden. Der Hochspannungsimpuls wird durch einen symmetrischen, bipolaren Ausgang im Betriebsmodus «Switch-On»  gebildetVersorgungsspannungsbereich + 5V bis + 7.5VIntegrierte gepulste HV-QuelleEinstellung eines Hochspannungsimpulses entweder direkt auf der Platine (über eingebautes Potentiometer) oder aus über Remote-EingangDeutlich reduziertes elektromagnetisches RauschenPositiver logischer Trigger 3 - 8 VUltrakompakte Größe - konzipiert für handheld Q-switch Laserköpfe  SpezifikationenOutput voltage amplitude 1, 1a1400 - 1900 VOutput voltage pulse-to-pulse instability1%Max pulse current40 AMax load capacitance40 pFHV pulse rise time 22 - 4 nsHV pulse duration (factory-set) 30.5 - 1 µsHV pulse fall time3 - 6 µsMax HV pulse repetition rate2 kHzTrigger voltage (input impedance is 200 Ohms)3 - 8 V (+5V)Output pulse delay vs. trigger pulse 415 - 30 nsHV pulse jitter< 0.5 nsExternal powering requirements:   Low voltage DC supply+5V to +7.5V   Low voltage DC supply current      at a repetition rate of 100 Hz180 mA      at a repetition rate of 1 kHz260 mA      at a repetition rate of 2 kHz340 mAOperating temperature range–40 to +60 °CDimensions30 x 50 x 12.6 mm3Mounting hole pattern (Ø 3.2 mm)24 x 44 mm  1 wird vom eingebauten Potentiometer oder per remote Eingang eingestellt, auf Wunsch kann der  Spannungsausgangspegel über einen kapazitiven Spannungsteiler auf einen beliebigen Wert eingestellt werden.1a max. Ausgangsspannungsamplitude bei + 7,5 V Spannungsversorgung2 hängt von der Lastinduktivität und der Ausgangsspannungsamplitude ab.3 wird vom Hersteller festgelegt.4 Die Verzögerung hängt vom Triggerimpuls ab. Je höher die Trigger-Amplitude, desto kürzer die Verzögerung.

Gestellvariante #60Bequemer Sitz - als Überbrille geeignetBietet VollschutzBelüftet, um Beschlag zu verhindernMaße: 150mm x 85mm Display Wavelength (nm) / OD190-400 OD 5+808-840 OD 4+>840-950 OD 5+>950-1080 OD 7+>1080-1090 OD 5+CE Rating190--315 D LB8 + IR LB4 + M LB6Y>315--425 DIRM LB5790--<808 DIRM LB3808--840 DIRM LB4>840--950 DIRM LB5>950--1080 D LB6 + IRM LB7>1080--1090 DIRM LB5Lens Color: GreenVisible Light Transmission (VLT): 59%CE-Zertifiziert Nach EN207

Gestellvariante: #31Universal / SmallBequemer Sitz - als Überbrille geeignetSeitenschilde für weites SichtfeldMaße: 140mm x 132mm x 50mmSpecifications:Display Wavelength (nm) / OD1025-1075 OD 5+1035-1070 OD 6+1045-1065 OD 7+1450-1650 OD 2+>1650-1775 OD 3+>1775-3000 OD 4+1980-2550 OD 5+5200-11000 OD 5+9000-10600 OD 6+CE Rating1025-1075 DIRM LB51035-1070 DIRM LB61045-1065 D LB6 + IR LB7 + M LB7Y1450-1650 DIR LB2>1650-1775 DI LB3 + R LB3Y>1775-3000 DI LB4 + R LB3Y5200-11000 DI LB4 + R LB3YLens Color: GreyVisible Light Transmission (VLT): 23%CE-Zertifiziert Nach EN207

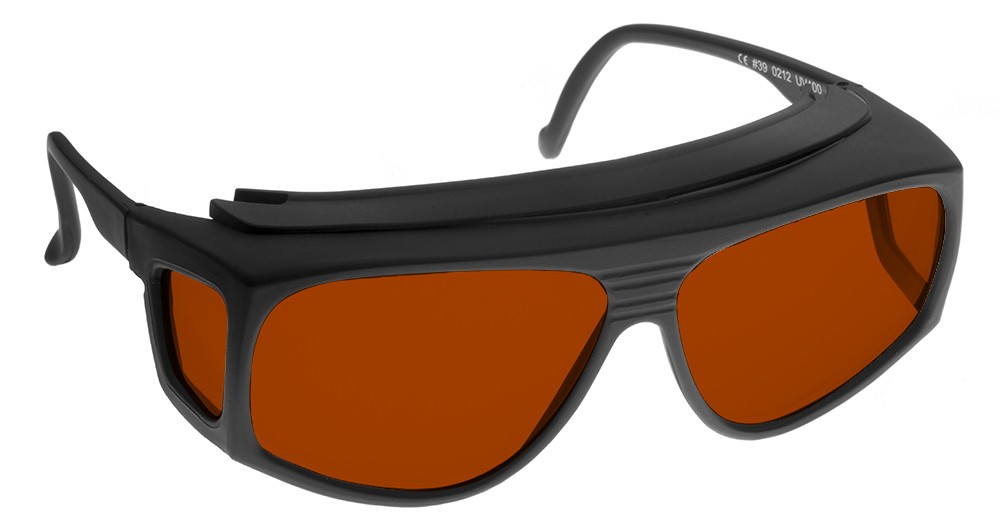

Gestellvariante: #39Extra Groß - als Überbrille geeignetSeitenschilde für weites SichtfeldMaße: 148mm x 140mm x 54mmSpecifications:Display Wavelength (nm) / OD1025-1075 OD 5+1035-1070 OD 6+1045-1065 OD 7+1450-1650 OD 2+>1650-1775 OD 3+>1775-3000 OD 4+1980-2550 OD 5+5200-11000 OD 5+9000-10600 OD 6+CE Rating1025-1075 DIRM LB51035-1070 DIRM LB61045-1065 D LB6 + IR LB7 + M LB7Y1450-1650 DIR LB2>1650-1775 DI LB3 + R LB3Y>1775-3000 DI LB4 + R LB3Y5200-11000 DI LB4 + R LB3YLens Color: GreyVisible Light Transmission (VLT): 23%CE-Zertifiziert Nach EN207

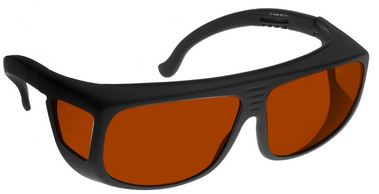

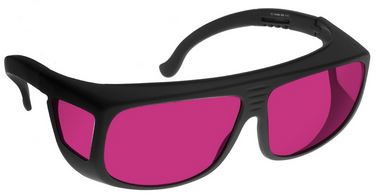

Gestellvariante: #36Universal / MediumBequemer Sitz - als Überbrille geeignetSeitenschilde für weites SichtfeldMaße: 142mm x 135mm x 49mmSpecifications:Display Wavelength (nm) / OD1025-1075 OD 5+1035-1070 OD 6+1045-1065 OD 7+1450-1650 OD 2+>1650-1775 OD 3+>1775-3000 OD 4+1980-2550 OD 5+5200-11000 OD 5+9000-10600 OD 6+CE Rating1025-1075 DIRM LB51035-1070 DIRM LB61045-1065 D LB6 + IR LB7 + M LB7Y1450-1650 DIR LB2>1650-1775 DI LB3 + R LB3Y>1775-3000 DI LB4 + R LB3Y5200-11000 DI LB4 + R LB3YLens Color: GreyVisible Light Transmission (VLT): 23%CE-Zertifiziert Nach EN207

Gestellvariante: #60Bequemer Sitz - als Überbrille geeignetBietet VollschutzEntlüftet, um Beschlag zu verhindernMaße: 150mm x 85mm Specifications:Display Wavelength (nm) / OD1025-1075 OD 5+1035-1070 OD 6+1045-1065 OD 7+1450-1650 OD 2+>1650-1775 OD 3+>1775-3000 OD 4+1980-2550 OD 5+5200-11000 OD 5+9000-10600 OD 6+CE Rating1025-1075 DIRM LB51035-1070 DIRM LB61045-1065 D LB6 + IR LB7 + M LB7Y1450-1650 DIR LB2>1650-1775 DI LB3 + R LB3Y>1775-3000 DI LB4 + R LB3Y5200-11000 DI LB4 + R LB3YLens Color: GreyVisible Light Transmission (VLT): 23%CE-Zertifiziert Nach EN207

Gestellvariante: #38Universal / LargeBequemer Sitz - als Überbrille geeignetSeitenschilde für weites SichtfeldMaße: 144mm x 145mm x 50mmSpecifications:Display Wavelength (nm) / OD1025-1075 OD 5+1035-1070 OD 6+1045-1065 OD 7+1450-1650 OD 2+>1650-1775 OD 3+>1775-3000 OD 4+1980-2550 OD 5+5200-11000 OD 5+9000-10600 OD 6+CE Rating1025-1075 DIRM LB51035-1070 DIRM LB61045-1065 D LB6 + IR LB7 + M LB7Y1450-1650 DIR LB2>1650-1775 DI LB3 + R LB3Y>1775-3000 DI LB4 + R LB3Y5200-11000 DI LB4 + R LB3YLens Color: GreyVisible Light Transmission (VLT): 23%CE-Zertifiziert Nach EN207

LaserschutzbrilleGestell #39Größe: Universal - Extra-LargeMaße: 148mm × 140mm × 54mmSeitenschilde für weites SichtfeldAls Überbrille geeignetCE zertifiziertFilterVLT: 19%Farbe: GrünEN207 zertifiziertWellenlänge [nm]OD190-450 6+770-1800 2+820-1720 3+870-1600 4+940-1070 5+CE Rating180-315 D LB6 + R LB4>315-400 DR LB4>770-820 DIR LB2>820-865 DIR LB3>865-940 DIR LB4>940-1064 DIRM LB5>1064-1400 DIRM LB4>1400-1850 DI LB2AnwendungsbereicheIndustrieUltrakurze PulseMedizinForschung & Wissenschaft

LaserschutzbrilleGestell #39Größe: Universal—Extra-LargeMaße: 148mm × 140mm × 54mmSeitenschilde für weites SichtfeldAls Überbrille geeignetCE zertifiziert FilterVLT: 35%Farbe: bernsteinEN207 zerfifiziert Wellenlänge [nm]OD190–5347+850–9255+925–10706+960–10647+ CE Rating180-315 D LB7 + R LB4>315-534 D LB5 + IRM LB6850-925 DIRM LB5>925-980 D LB5 + IRM LB6>980-1064 D LB6 + IRM LB7>1064-1085 DIRM LB5 AnwendungsbereicheIndustrieUltrakurze PulseMedizinForschung & Wissenschaft

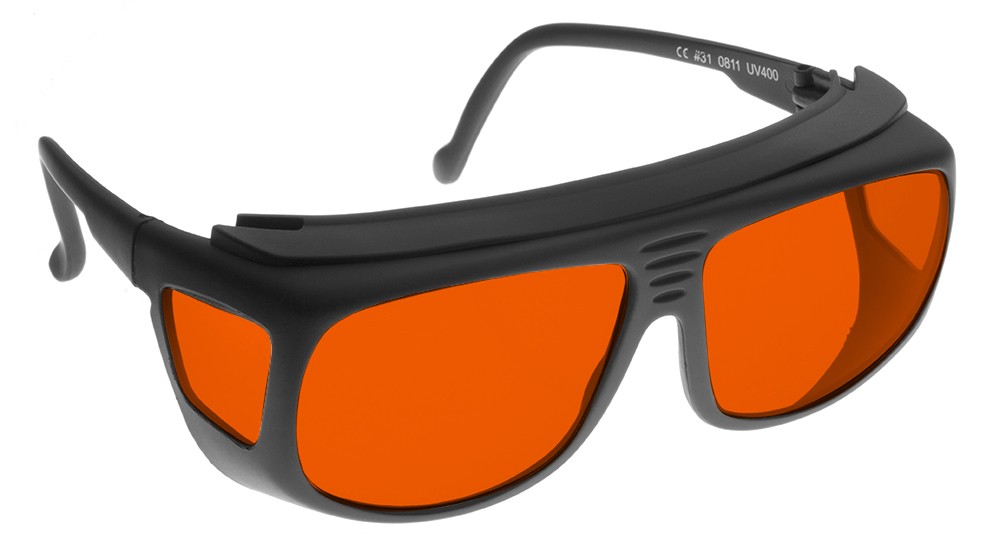

LaserschutzbrilleGestell #31Größe: Universal—SmallMaße: 140mm × 132mm × 50mmSeitenschilde für weites SichtfeldAls Überbrille geeignetCE zertifiziertFilterVLT: 25%Farbe: BernsteinEN207 zertifiziertWellenlänge [nm]OD180-4006+720-10905+750-10647+CE Rating180-315 D LB6 + R LB4>315-400 DR LB4720-725 DM LB5720-750 + >1064-1075 IR LB5>725-1075 DM LB6>750-1064 IRM LB7 AnwendungsbereicheUltrakurze PulseMedizinForschung & Wissenschaft

Laserschutzbrille Geeignet für:Industrie, Ultrakurze Pulse, Medizin, Zahnmedizin, Wissenschaft, Therapeutische Anw.Farbe: grünVisible Light Transmission (VLT): 59%CE-Zertifiziert nach EN207Gestellvariante: #52Größe: largeCE RatingWavelength (nm)L-Ratings190–315 D LB8 + IR LB4 + M LB6Y>315–425DIRM LB5790–<808DIRM LB3808–840DIRM LB4>840–950 DIRM LB5>950–1080D LB6 + IRM LB71080–1090 DIRM LB5     Optical Density Wavelength (nm) ODs 190–400 5+ 808–840 4+ >840–950 5+ >950–1080 7+ >1080–1090 5+

LaserschutzbrilleGestell #31Größe: Universal - SmallMaße: 140mm × 132mm × 50mmSeitenschilde für weites SichtfeldAls Überbrille geeignetCE zertifiziertFilterVLT 35%Farbe: Türkis / BlaugrünEN207 zertifiziertWellenlänge [nm]OD190-4006+615-7203+651-6704+671-7155+680-7106+690-7007+CE Rating180-315 D LB6 + R LB4>315-400 DR LB4>615-660 DIR LB3>660-665 DIR LB4>665-715 D LB4 + IR LB5694 IR LB7AnwendungsbereicheMedizinJustage / Strahlausrichtung

LaserschutzbrilleGestell #39Größe: Universal—Extra-LargeMaße: 148mm × 140mm × 54mmSeitenschilde für weites SichtfeldAls Überbrille geeignetCE zertifiziertFilterVLT: 25%Farbe: BernsteinEN207 zertifiziertWellenlänge [nm]OD180-4006+720-10905+750-10647+CE Rating180-315 D LB6 + R LB4>315-400 DR LB4720-725 DM LB5720-750 + >1064-1075 IR LB5>725-1075 DM LB6>750-1064 IRM LB7 AnwendungsbereicheUltrakurze PulseMedizinForschung & Wissenschaft

LaserschutzbrilleGestell #56Größe: MediumMaße: 137mm × 145mm × 43mmCE zertifiziertFilterFarbe: GrünVLT: 59%EN207 zertifiziertWellenlängeOD190-400nm5+808-840nm4+>840-950nm5+>950-1080nm7+>1080-1090nm5+ CE Rating190-315     D LB8 + IR LB4 + M LB6Y>315-425   DIRM LB5790-<808   DIRM LB3808-840     DIRM LB4>840-950   DIRM LB5>950-1080 D LB6 + IRM LB71080-1090 DIRM LB5  AnwendungsbereicheIndustrieUltrakurze PulseMedizin / ZahnmedizinForschung & Wissenschaft Therapie

Gestell #52; Filter YG2 - Application: Ultrafast / Medical / Scientific- VLT: 25%- Lens Color: Amber- EN207 Zertifiziert Gestell #52Maße: 130mm × 148mm × 45mmGröße: LargeBasislinsenkrümmung  8 für vollständige AbdeckungKomfortgerechte BügelCE Certified  CE Rating180-315D LB6 + R LB4>315-400DR LB4720-725DM LB5720-750 + >1064-1075IR LB5>725-1075DM LB6>750-1064IRM LB7 Wellenlänge [nm]OD180-400 6+720-1090 5+750-1064 7+

Laserschutzbrille Gestell #31Größe: Universal - SmallMaße: 140mm × 132mm × 50mmSeitenschilde für weites SichtfeldAls Überbrille geeignetCE zertifiziert FilterVLT: 59%Farbe: GrünEN207 zertifiziert Wellenlänge [nm]OD190-4005+808-8404+>840-9505+>950-10807+>1080-10905+ CE Rating190-315 D LB8 + IR LB4 + M LB6Y>315-425 DIRM LB5790-<808 DIRM LB3808-840 DIRM LB4>840-950 DIRM LB5>950-1080 D LB6 + IRM LB71080-1090 DIRM LB5AnwendungsbereicheIndustrieUltrakurze PulseMedizin /ZahnmedizinForschung & WissenschaftTherapie

Gestellvariante: #38Universal / LargeBequemer Sitz - als Überbrille geeignetSeitenschilde für weites SichtfeldMaße: 144mm x 145mm x 50mmSpecifications:Display Wavelength (nm) / OD190-400 OD 5+532 OD 3+808-850 OD 4+>850-1075 OD 5+910-980 OD 6+>980-1070 OD 7+CE Rating180--315 & D LB7 + IR LB4>315--390 & DIRM LB5808--850 & DIR LB4>850--1075 & DIR LB5910--1070 & DIR LB6 + M LB6Y1W 2*10E-4J 532 & RB3Lens Color: 4F2006Visible Light Transmission (VLT): 33%CE-Zertifiziert Nach EN207
