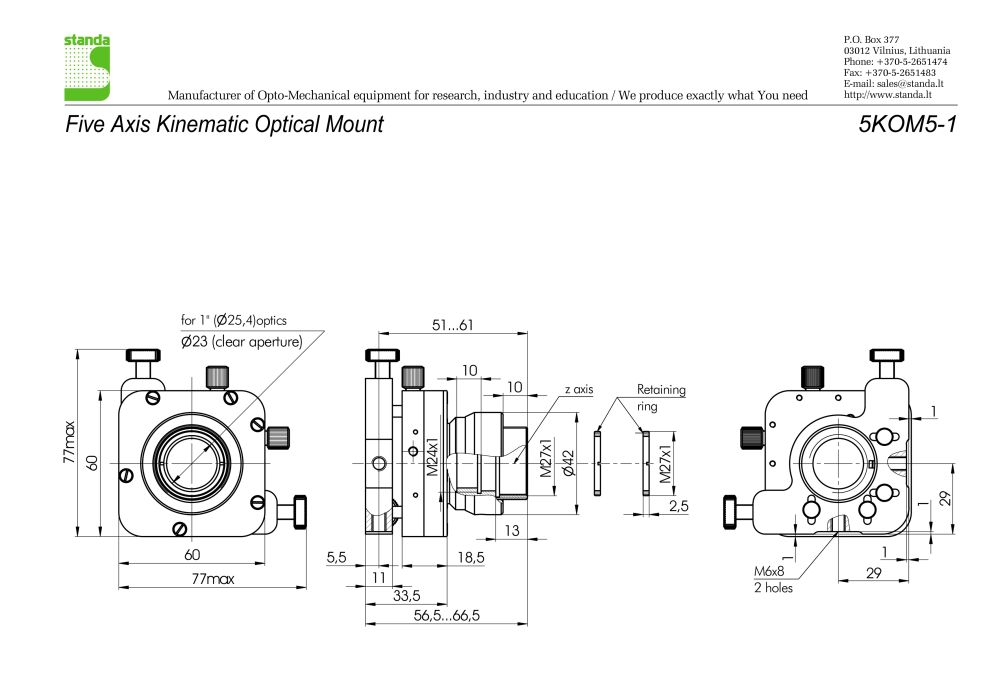

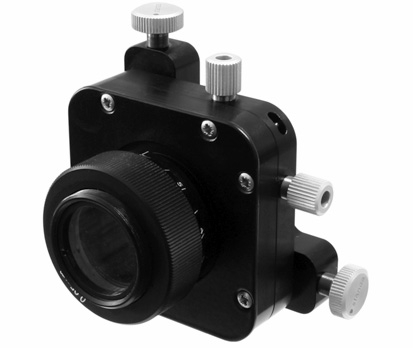

5KOM5-1 - Fünf-Achsen Optikpositionierer | manuelle Optikpositionierer | Optikpositionierer | Mechanik

Artikel-Nr.: 644604379
Warentarifnr.: 9031908590/LT

297,00 € *

Lieferzeit ca. > 7 Tage

Optikpositionierer / 5-Achsen Linsenhalter Optimal auch zur Einkopplung in optische... mehr

Produktinformationen "5KOM5-1 - Fünf-Achsen Optikpositionierer"

Optikpositionierer / 5-Achsen Linsenhalter

Optimal auch zur Einkopplung in optische Fasern!

Spezifikationen
Optikdurchmesser	1'' (25,4 mm)
Optikhalterung	Ringhalter
Optische Höhe	29 mm
Freie Apertur	23 mm

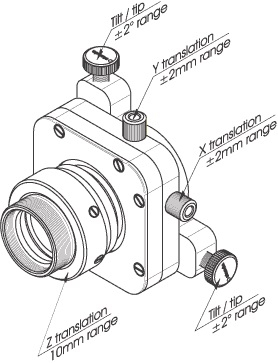

Anzahl Stellschrauben/Freiheitsgrade	5
Art der Stellschrauben	Feingewinde M6x0.25 (ausser Z-Achse)
Schraubentyp	Rändel
Schraubenfassung	Aluminium
Gewindesteigung	0,25 mm (ausser Z-Achse)
Spannfeder	Spiral
Kippwinkel	4°
Winkelsensitivität	3 arcsec
Translation	4 mm
Translationssensitivität	1 µm
Z-Translation	10 mm
Z-Translationssensitivität	1 µm
Material	Aluminium
