1VIS22-50-6 - Pneumatic Vibration Isolation System 6 bar

Preis auf Anfrage



  • 644618896
  • 9031908590/LT
Pneumatisches Vibrationsisolationssystem   Das pneumatische... mehr
Produktinformationen "1VIS22-50-6 - Pneumatic Vibration Isolation System 6 bar"

Pneumatisches Vibrationsisolationssystem

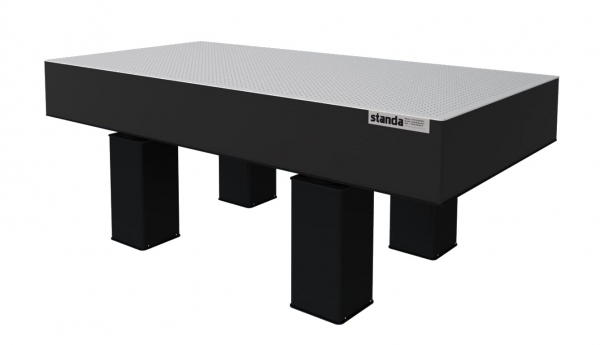

Das pneumatische Vibrationsisolationssystem 1VIS22 ist eine ideale Basis für vibrationsempfindliche Laboraufbauten.

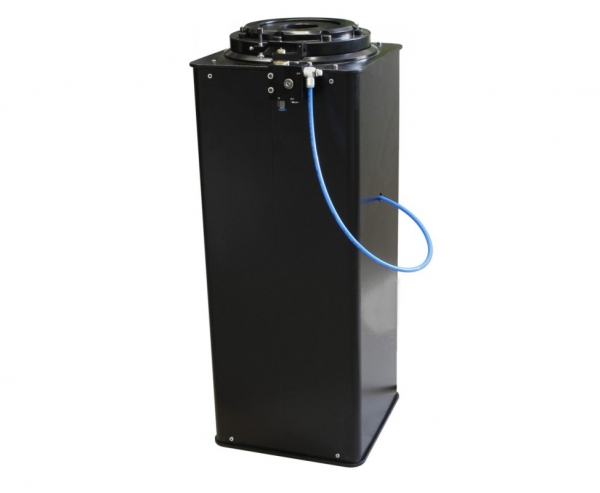

Die Arbeitsfläche des Tisches ist von dem Boden mittels eines hochwirksamen Systems von pneumatischen Trägern, d. h. pneumatischen Federn mit hydraulischen (Öl-) Dämpfern, getrennt. Das System verfügt über solide und leichte Stützen, die in verschiedenen Größen erhältlich sind, um eine Vielzahl von Tischplattengrößen zu unterstützen. Dies ermöglicht eine schnelle Implementierung von Schwingungsisolationssystemen für eine Vielzahl von Aufgaben.
Die maximale Tragfähigkeit jedes Stützbeins beträgt 1000 kg.


Spezifikationen

Height of Vibration Isolation System500mm
Isolators quantity6
Height Adjustment Range14mm
Self-Leveling Repeatability±0.3mm
Vertical Resonant Frequency1,5Hz (medium input)
Vertical Isolation at 5 Hz85-93%
Vertical Isolation at 10 Hz90-98%
Horizontal Resonant Frequency1,7Hz (medium input)
Horizontal Isolation at 5 Hz85-93%
Horizontal Isolation at 10 Hz90-97%
Air Supply Pressure600kPa (6Bar) (87PSI)
Air Supply ConnectionØ6mm
Operating Humidity(max) 90%
Operating Temperature Range10-50°C

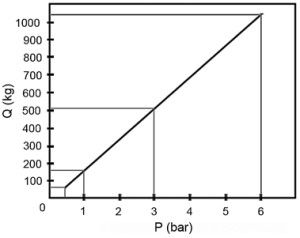

Load Capacity (by 600kPa)1000kg
Minimal load per isolator 90 kg
