1VIS10-065-18-60 - Pneumatic Vibration Isolation system

Preis auf Anfrage



  • 644620091
  • 9031908590/LT
Pneumatic Vibration Isolation System   Das pneumatische Vibrationsisolationssystem... mehr
Produktinformationen "1VIS10-065-18-60 - Pneumatic Vibration Isolation system"

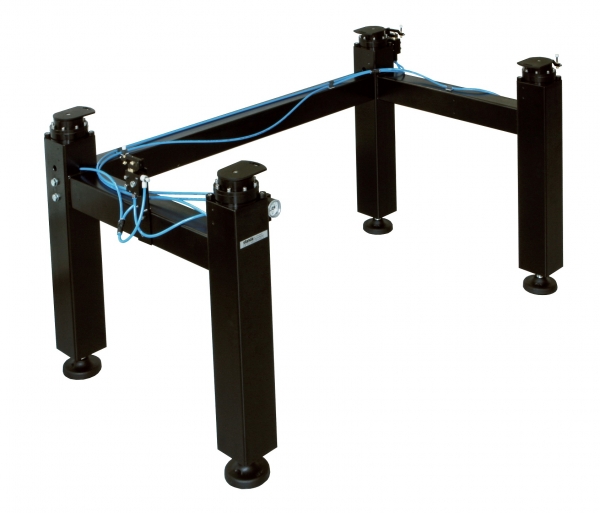

Pneumatic Vibration Isolation System



Das pneumatische Vibrationsisolationssystem 1VIS10 bietet die ideale Basis für vibrationsempfindliche Laboraufbauten auf optischen Tischen oder für Mikroskope, Waagen, Interferometer und ähnliche Geräte.

Die Arbeitsfläche des Tisches ist durch ein hochwirksames pneumatisches Stützsystem vom Boden getrennt.
Das System ist in einer vielzahl von Größen erhältlich.

Die maximale Tragfähigkeit jedes Stützbeines beträgt 168 kg. Der Betriebsdruck des Systems beträgt 0,5-6 atm (bar).

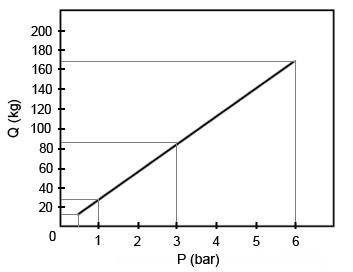

Der erforderliche minimale Systemdruck, der zur Unterstützung einer bestimmten Last in kg erforderlich ist, wird im Last / Druck-Diagramm angezeigt. Für den Betrieb ist ein Luftkompressor,Druckluftanschluss oder eine Stickstoffdurchflasche erforderlich.



Spezifikationen

Abmessungen650 x 1800 mm
Höhe600 mm
Vertikale Auslenkung14 mm
Rückstellgenauigkeit±0.3 mm

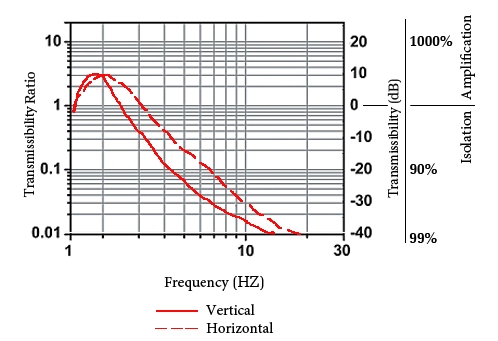

Resonanzfrequenz vertikal1.5 Hz (Mittlere Belast.)
Isolation vertikal @ 5 Hz85–93%
Isolation vertikal @ 10 Hz90–98%
Resonanzfrequenz horizontal1.7 Hz (Mittlere Belast.)
Isolation horizontal @ 5 Hz85–93%
Isolation horizontal @ 10 Hz90–97%
Versorgungsdruck600 KPa (6 bar) (87 PSI)
VersorgungsanschlussØ 6 mm
Luftfeuchtigkeit(max) 90%
Arbeitstemperatur10–50 °C
Belastbarkeit (@ 6 bar)168 kg per Isolator
Belastbarkeit (System von 4 Isolatoren @ 6 bar)672 kg
Minimallast (System von 4 Isolatoren)60 kg
