1VIS27-60-4 - Pneumatic Vibration Isolation System 6 bar

Preis auf Anfrage



  • 644624619
  • 9031908590/LT
Das neue ölfreie pneumatische Vibrationsisolationssystem 1VIS27 stellt die idealen... mehr
Produktinformationen "1VIS27-60-4 - Pneumatic Vibration Isolation System 6 bar"

Das neue ölfreie pneumatische Vibrationsisolationssystem 1VIS27 stellt die idealen stabilen Bedingungen zum Betrieb für vibrationsempfindliche Geräte, z. Mikroskope, Waagen, Interferometer und ähnliche Geräte bereit.

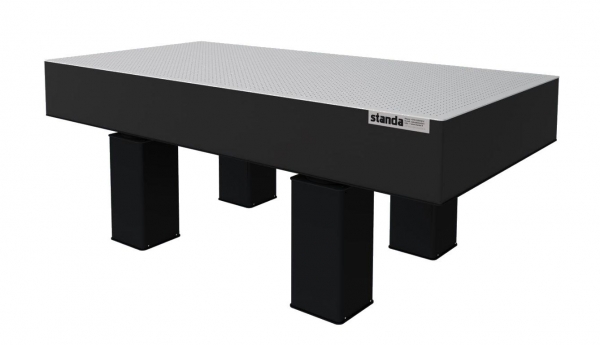

Die Arbeitsfläche des (optischen) Tisches ist vom Boden mittels eines hochwirksamen Systems von pneumatischen Trägern getrennt.

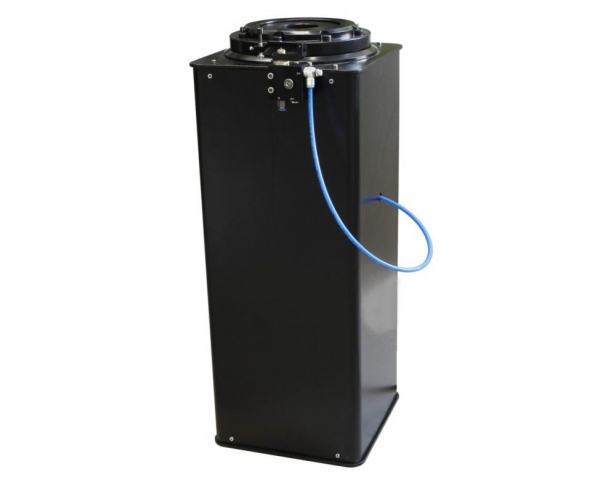

Das System verfügt über solide und leichte Stützen, die in verschiedenen Größen erhältlich sind, um eine Vielzahl von Trägergrößen (opt. Tische, Breadboards) zu unterstützen. Dies ermöglicht eine schnelle Erstellung von Schwingungsisolationssystemen für eine Vielzahl von Aufgaben.

Die maximale Tragfähigkeit jedes Stützbeins beträgt 1000 kg.



Der Betrieb erfordert einen Kompressor, Druckluftanschluss oder eine Stickstoffflasche mit Absperrhahn und Druckminderer.


Arbeitsdruck: 0.5–6 atm (bar).


Spezifikationen

Anzahl Standfüße4
Höhe600 mm
Auslenkungsbereich14 mm
Wiederholgenauigkeit Selbstnivellierung± 0,3 mm

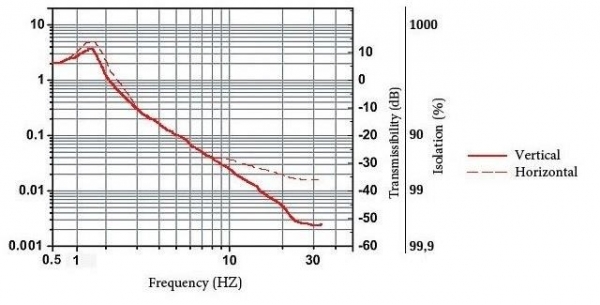

Resonanzfrequenz vertikal1,5 Hz
Isolation vertikal

85-93 % @ 5Hz

90-98 % @ 10 Hz

Resonanzfrequenz horizontal1,7 Hz
Isolation horizontal

85-93 % @ 5 Hz

90-97 % @ 10 Hz

Versorgungsdruck600 kPa (6 Bar) (87 PSI)
AnschlussØ6 mm

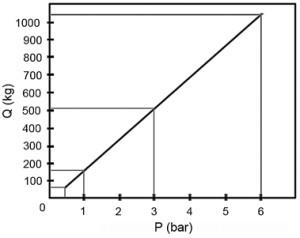

Belastbarkeit

pro Isolator @ 600 kPa):

max. 1000 kg

min. 90 kg

UmgebungsbedingungenLuftfeuchtigkeit: max. 90 %
Betriebstemperatur: 10° - 50° C
