7T-MXYWZA80-A - Verschiebetisch
- Artikel-Nr.: 644616850
- RoHS: RoHS konform
- Warentarifnr.: 90330000/TW
XYZ-Kombination aus XY-Translationstisch 7T-MYW80-AS und Z-Hubtisch 7VT-MZA-80 ... mehr
Produktinformationen "7T-MXYWZA80-A - Verschiebetisch"

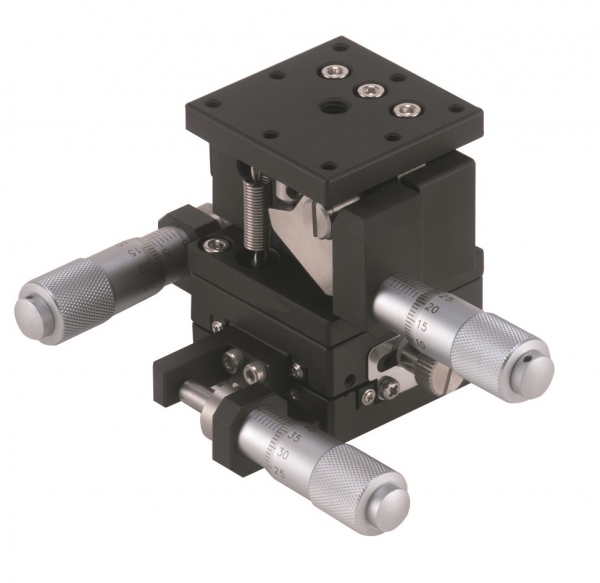

XYZ-Kombination aus XY-Translationstisch 7T-MYW80-AS und Z-Hubtisch 7VT-MZA-80
Dieser XYZ-Verschiebetisch basiert auf eine "Crosssed Roller" Führung, welche aus gekreuzten Rollen aus gehärtetem Stahl, die präzise zu V-Nuten-Schienenführungen ausgebildet sind bestehen. Dadurch wird ein Linearbewegungselement mit hoher Genauigkeit zu erzeugt, geeignet als für lineare Bewegungen mit begrenztem Hub, hoher Steifigkeit und mittleren Lasten.
Spezifikationen
Tischgröße: 80x80 mm
Verfahrweg:
X-Achse: +/- 12,5 mm
Y-Achse: +/- 12,5 mm
Z-Achse: +/- 5 mm
Ablesegenauigkeit: 10 µm
Führungsgenauigkeit: 3 µm
Material: Aluminium, eloxiert
Gewicht: 1,82 kg
Antrieb: Mikrometerschraube
