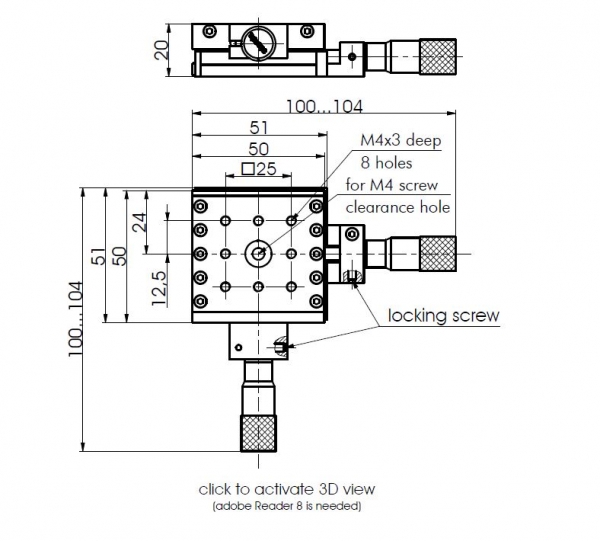

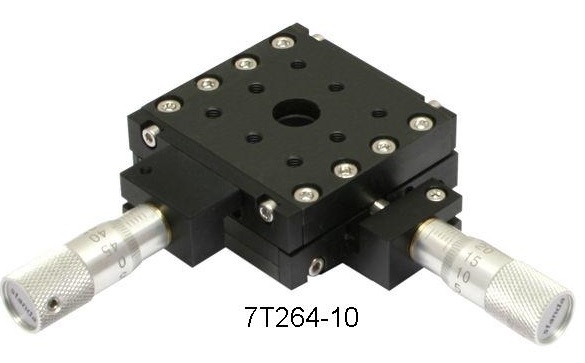

7T264L-10 - Lineartisch mit 10mm Verfahrweg XY

Die 7T164/264 Serie gehört zu den niedrigsten Translationstischen. Durch die Verwendung von Stahl als Trägermaterial lassen sich trotz der geringen Bauhöhe Belastungen von 60 N problemlos verstellen.

Beschreibung 2-Achsen  Verschiebetisch

Eigenschaften ultraflach

Material geschwärzter Stahl

Verfahrweg 10mm

Anzahl der Stellschrauben 2

Gewindesteigung in mm/Umdreh. 0,5

Einstellsensitivität 1µm

Ablesegenauigkeit 5µm

Max. Belastung horiz. 6 kg

Max. Belastung vert. 3 kg

Gewicht 0,34 kg

Lager Kugel, Käfiggeführt

Schraube arretierbar

x-z Verbindung 2AB164
