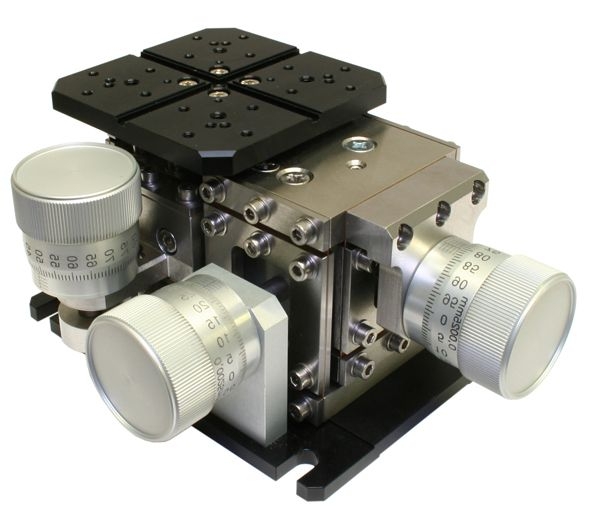

7TF2V - Lineartisch mit 2mm Verfahrweg XYZ für Vacuum

XYZ-Lineartisch mit 2mm Verfahrweg zur opt. Fasereinkopplung für Vakuumanwendungen

Die 7TF2 Lineartische mit Biegerückstellung sind ideal für hochpräzise Positionieranwendungen. Diese Lineartische eignen sich für nahezu alle Anwendungen im Bereich der Mikropositionierung, beispielsweise für die Faserkupplung von faseroptischen Systemen für Monomode-, Multimode- und polarisationserhaltende Fasern, die Wellenleiterausrichtung bis hin zur Manipulation von Mikrostrukturen in den Biowissenschaften. Die Biegerückstellung des Lineartisches mit hochauflösenden Mikrometern sorgt für langfristige Stabilität und gute Steifigkeit bei gleichmäßiger Bewegung ohne Einschränkungen von Haftung und Reibung. Faserkupplungs-Lineartische weisen eine Kombination aus Gesamtgröße, Verfahrweg, Auflösung und geringen Kosten auf, was sie zu einer einzigartigen Entscheidung macht, um die strengen Anforderungen der Photonik-Laboranwendungen zu erfüllen.
Vakuum-kompatible Faserkupplungsstufen werden auf Anfrage geliefert. Optional könnte die Faserkupplungsstufe auch mit Differentialschrauben ausgestattet werden.

Spezifikationen

Verfahrweg: 2 mm

Empfindlichkeit: 0,2 µm

Ablesegenauigkeit: 1,25 µm (1/2 Skalenteilung)

Cross-Talk: 20µm/mm

Belastbarkeit: 1,5 kg

Gewicht: 1,6 kg

Mech. Stablilität: Flexure Design mit Edelstahlfedern

Vakuumkomkatibel
