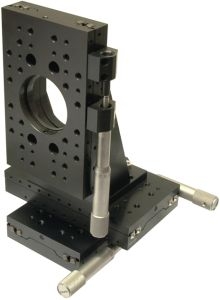

7T167-50XYZ - Lineartisch mit 50,8 mm Verfahrweg XYZ

3 Achsen XYZ-Lineartisch

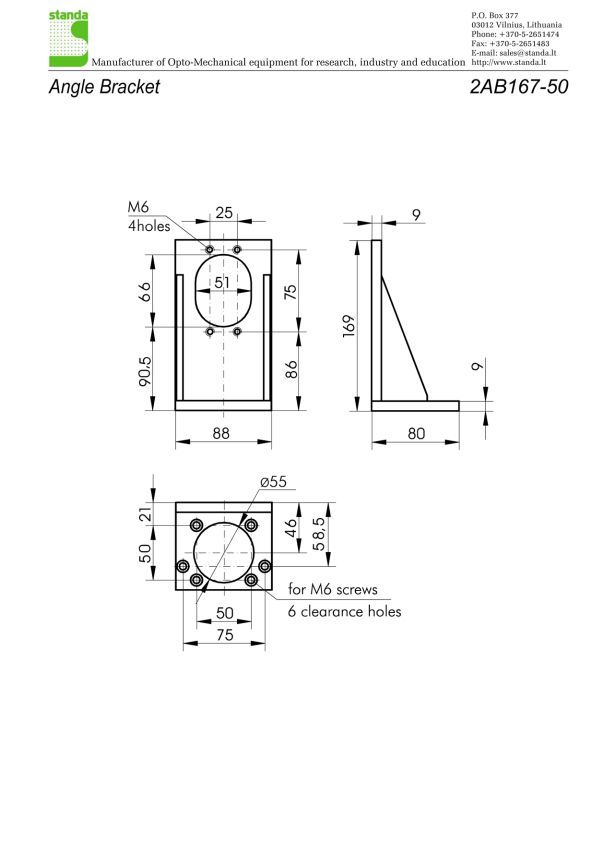

Die Low Profile Aluminium Lineartische 7T167 bieten eine präzise lineare Bewegung. Lastelemente lassen sich durch M6 und M4 Gewinde auf der Plattform befestigt. Diese wiest eine zentrale Apertur mit einem Durchmesser von 50 mm (2 Zoll) auf, welche über einen Weg von etwa 15 mm zugänglich bleibt. Verschluss der Apertur durch implementierte Einsatzplattform. Die Einsatzplattform bietet zusätzliche drehbare Montagelöcher und ist mit zwei Befestigungsschrauben sicherbar. Mittels des Winkel 2AB167-50, lassen sich die Lineartische zu einem  X-Y-Z-System kombinieren.

Spezifikationen

Verfahrweg: 2" (50.8 mm)

Empfindlichkeit: 1 µm

Ablesegenauigkeit: 5 µm (½ Skalenteilung)

Winkelabweichung: <200 µrad

Belastung

Horizontal: 16 kg

Vertikal: 7 kg

Gewicht: 3,7 kg
