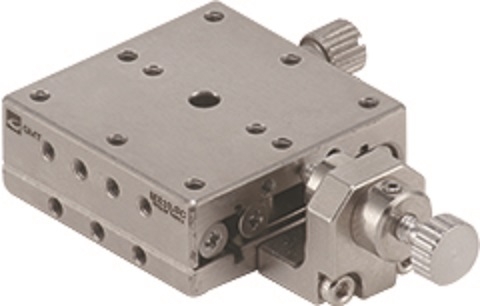

7T-MX30-SC-28 - Verschiebetisch 6,4mm, Edelstahl, Rändelschraube

X-Translationstisch

Allgemeine Beschreibung

Präzision auf höchstem Niveau. Die lagergeführten Lineartische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise Einstellung auch bei hohen Belastungen. Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben. Alle Tische sind mit platzsparendem Seitentrieb oder mit zentraler Seitenschraube erhältlich.

Für viele Größen sind Z-Achsen erhältlich, die eine Kombination zu einem Multiachssystem ermöglichen. Passende Rotationstische und Kippachsen befinden sich ebenfalls im Sortiment.

Bei der Materialauswahl stehen leichte Aluminium-Ausführungen und extra flache Edelstahlversionen zur Verfügung.

GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.

Führung

Für die lagergeführten Translationstische werden zwei unterschiedliche Führungen angeboten. Die Aluminiumtische werden mit Kreuzrollenführung gefertigt. Die Edelstahlausführungen sind mit Kugellagern ausgestattet.

Bei beiden Varianten werden Rollen oder Walzen in einem Käfig zwischen zwei Laufschienen geführt. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Schlitten im Betrieb spielfrei geführt werden. Eine Führungsgenauigkeit von 3µm kann hierdurch erreicht werden.

Die Kugellagerführungen der Edelstahltische verfügen über eine weitere Besonderheit. Um die Stabilität der Tische zu erhöhen und die Bauhöhe zu reduzieren werden Führungen und Tragkörper aus einem Stück gefertigt und anschließend gehärtet. Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.

Antriebsschrauben

Alle Lineartische können wahlweise mit Mikrometer- oder Rändelschraube bestellt werden. Die Steigung beträgt jeweils 0,5 mm pro Umdrehung. In beiden Fällen können die Objekte mit einer Einstellsensitivität von ca.1-3 µm ( je nach verwendeter Last ) positioniert werden.

Schmierstoffe

Eine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.

Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.

Arretierung

Sämtliche Verschiebetische sind durch eine Rändelschraube arretier bar. Durch eine zusätzliche seitliche Führung können Basisplatte und Schlitten fest miteinander arretiert werden, ohne die eingestellte Position zu verändern.
