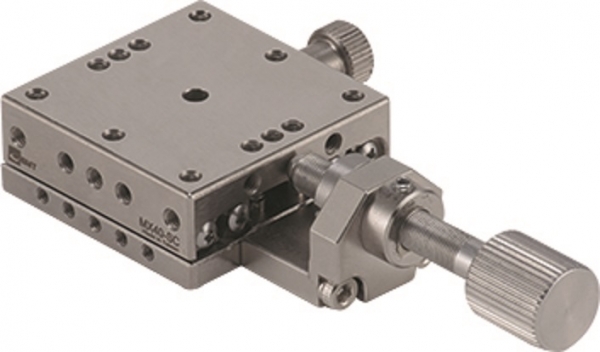

7T-MX40-SC-28 - Verschiebetisch 13mm, Edelstahl, Rändelschraube

Verschiebetisch aus Edelstahl

Allgemeine Beschreibung

Präzision auf höchstem Niveau. Die kugellagergeführten Lineartische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise Einstellung auch bei hohen Belastungen. Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben.

Alle Tische sind mit platzsparendem Seitentrieb oder mit zentraler Seitenschraube erhältlich.

Führung

Für die lagergeführten Translationstische werden zwei unterschiedliche Führungen angeboten.

Die Aluminiumtische werden mit Kreuzrollenführung gefertigt. Die Edelstahlausführungen sind mit Kugellagern ausgestattet.

Bei beiden Varianten werden Rollen oder Walzen in einem Käfig zwischen zwei Laufschienen geführt. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Schlitten im Betrieb spielfrei geführt werden.

Eine Führungsgenauigkeit von 3 µm kann hierdurch erreicht werden.

Die Kugellagerführungen der Edelstahltische verfügen über eine weitere Besonderheit. Um die Stabilität der Tische zu erhöhen und die Bauhöhe zu reduzieren werden Führungen und Tragkörper aus einem Stück gefertigt und anschließend gehärtet. Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.

Antriebsschrauben

Alle Lineartische können wahlweise mit Mikrometer- oder Rändelschraube bestellt werden. Die Steigung beträgt jeweils 0,5mm pro Umdrehung. In beiden Fällen können die Objekte mit einer Einstellsensitivität von ca.1-3µm ( je nach verwendeter Last ) positioniert werden.

Schmierstoffe

Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm, wodurch Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen, die aus den Gasen normaler Schmierstoffe austreten würden, geschützt sind.

Arretierung

Sämtliche Verschiebetische sind durch eine Rändelschraube arretierbar. Durch eine zusätzliche seitliche Führung können Basisplatte und Schlitten fest miteinander arretiert werden, ohne die eingestellte Position zu verändern.
