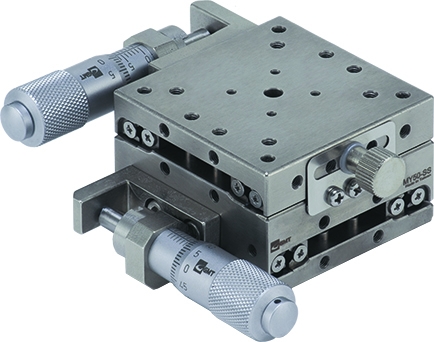

7T-MY50-SS - Verschiebetisch 13mm, Edelstahl

407,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644611934
  • 90330000/TW
2 Achsen XY-Verschiebetisch Hohe Präzision zum kleinen Preis. Die MX/MY Serie besticht... mehr
Produktinformationen "7T-MY50-SS - Verschiebetisch 13mm, Edelstahl"

2 Achsen XY-Verschiebetisch


Hohe Präzision zum kleinen Preis.
Die MX/MY Serie besticht durch ihr sehr gutes Preis- Leistungsverhältnis.

Von der Rollenführung bis zur Verstellschraube werden alle Komponenten von einem Hersteller gefertigt,
das garantiert ein perfektes Zusammenspiel aller Einzelteile, zu einem überzeugendem Gesamtprodukt.

Durch die separat erhältlichen x, xy und z-Achsen aus Aluminium oder Edelstahl, können diese Tische problemlos zu einem Multiachsystem kombiniert werden. Passend dazu sind auch Rotationstische oder Goniometer erhältlich.

Funktionsweise:
Die Translationsachsen arbeiten mit einem käfiggeführten Kugellagersystem.
Die Mikrometerschrauben haben eine Steigung von 0,5 mm/Umdrehung, dadurch wird eine Einstellsensitivität von nur 1 µm erreicht, bei einer Führungsgenauigkeit von 3 µm.



Spezifikationen

Plattform50 x 50 mm
Verfahrweg13 mm
Anzahl der Achsen2
LagerKugellager, käfiggeführt
ArretierbarJa
Mikrometerschraube0,5 mm/U
Einstellsensitivität1 µm
Ablesegenauigkeit10 µm
Geradlinigkeit3 µm
Belastbarkeit15 kg
MaterialEdelstahl
Gewicht0,56 kg
