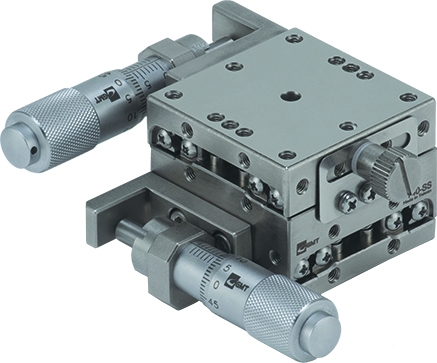

7T-MY40-SS - Verschiebetisch 13mm, Edelstahl

358,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644609088
  • RoHS konform
  • 90330000/TW
2 Achsen XY-Verschiebetisch Hohe Präzision zum kleinen Preis Die MX/MY Serie besticht... mehr
Produktinformationen "7T-MY40-SS - Verschiebetisch 13mm, Edelstahl"

2 Achsen XY-Verschiebetisch


Hohe Präzision zum kleinen Preis
Die MX/MY Serie besticht durch ihr sehr gutes Preis- Leistungsverhältnis. Von der Rollenführung bis zur Verstellschraube werden alle Komponenten von einem Hersteller gefertigt. Das garantiert ein perfektes Zusammenspiel aller Einzelteile, zu einem überzeugendem Gesamtprodukt. Die Individualität steht, neben der hohen technischen Zuverlässigkeit, auch bei diesem Optomechanikprodukt wieder im Fokus der Konstruktion.

Durch die separat erhältlichen x, xy und z-Achsen aus Aluminium oder Edelstahl, können diese Tische problemlos zu einem Multiachsystem kombiniert werden. Passend dazu sind auch Rotationstische oder Goniometer erhältlich.

Funktionsweise:
Die Translationsachsen arbeiten mit einem käfiggeführten Kugellagersystem. Die Mikrometerschrauben haben eine Steigung von 0,5 mm/Umdrehung. Dadurch wird eine Einstellsensitivität von 1µm erreicht, bei einer Führungsgenauigkeit von nur 3 µm.



Spezifikationen

Plattform40 x 40 mm
Verfahrweg13 mm
Anzahl der Achsen2
LagerKugellager, käfiggeführt
ArretierbarJa
Mikrometerschraube0,5 mm/Umdreh.
Einstellsensitivität1 µm
Ablesegenauigkeit10 µm
Geradlinigkeit3 µm
Belastbarkeit10 kg
MaterialEdelstahl
Gewicht0,46 kg
