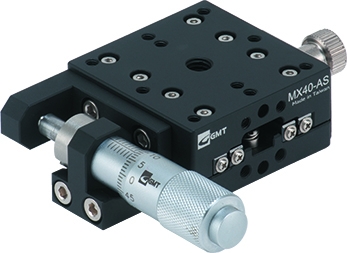

7T-MX40-AS - Verschiebetisch 13mm, Aluminium

189,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644609043
  • RoHS konform
  • 90330000/TW
Verschiebetisch Die MX/MY Serie besticht durch ihr sehr gutes Preis- Leistungsverhältnis.... mehr
Produktinformationen "7T-MX40-AS - Verschiebetisch 13mm, Aluminium"

Verschiebetisch


Die MX/MY Serie besticht durch ihr sehr gutes Preis- Leistungsverhältnis. Von der Rollenführung bis zur Verstellschraube werden alle Komponenten von einem Hersteller gefertigt. Das garantiert ein perfektes Zusammenspiel aller Einzelteile, zu einem überzeugendem Gesamtprodukt. Die Individualität steht, neben der hohen technischen Zuverlässigkeit, auch bei diesem Optomechanikprodukt wieder im Fokuss der Konstruktion.


Durch die separat erhältlichen X, XY und Z-Achsen aus Aluminium oder Edelstahl, können diese Tische problemlos zu einem Multiachsystem kombiniert werden. Passend dazu sind auch Rotationstische oder Goniometer erhältlich.

Funktionsweise:
Die Translationsachsen arbeiten mit einem käfiggeführten Kugellagersystem mit einer Führungsgenauigkeit von 5 µm.

Mikrometerschrauben mit einer Steigung von 0,5 mm/Umdr. gewährleisten eine Einstellsensitivität von 1µm.
Bei einer Führungsgenauigkeit von nur 5 µm, steht auch einer Anwendung mit hohen Anforderungen nichts im Weg.


Spezifikationen

Plattform40 x 40 mm2
Verfahrweg13 mm
LagerKugellager, käfiggeführt
Feingewinde0,5 mm
Skalierung10 µm
Einstellsensitivität1 µm
Ebenheit / Geradheit5 µm
ArretierbarJa
Belastbarkeit2 kg
MaterialAluminium
Gewicht0,14 kg
