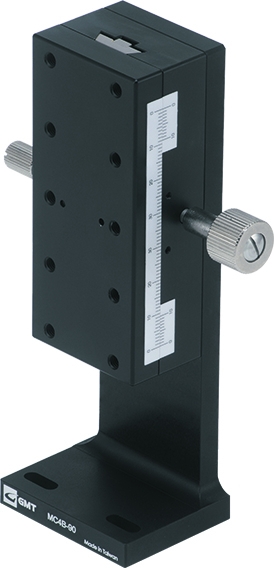

7T-MC4B-140- Verschiebetisch 120 mm

(Abb. ähnlich)

Allgemeine Beschreibung

Schwalbenschwanzführungen Translationstische bieten eine gute Präzision und sehr hohe Lebenserwartungen. Die Geometrie des Gleitlagers sorgt für eine sichere Lage des zu führenden Schlittens in 3 Ebenen. Die Führungen werden im Allgemeinen aus massiven Messingblöcken gefertigt und aus vollem Material gefräst. Außer einer Justageschiene werden keine weiteren Komponenten für eine präzise Führung benötigt. Somit sind Schwalbenschwanzführungen ideal für schwierige und nicht saubere Umgebungsbedingungen.
Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische ideal für den OEM Bereich.
Die Führungen werden angetrieben durch vorgespannte Rändelschrauben, Zahnstangen oder Gewindeführung und garantieren dadurch eine präzise Einstellung auch bei hohen Belastungen.
Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben.
Für viele Größen sind Z-Achsen erhältlich, die eine Kombination zu einem Multiachssystem ermöglichen.
GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Führungen.

Antriebsschrauben

Je nach Ausführung werden die Schwalbenschwanzgeführten Translationstische mit unterschiedlichen Positionierschrauben ausgeliefert:

Antriebsschraube/Rändelschraube ( Feeding Screw )

Die Positionierung erfolgt durch eine Feingewindeschraube, die den Führungsschliten auf die gewünscht Position drückt. Durch ein Federsystem werden die Schlitten in die Gegenrichtung vorgespannt. Die Einstellung ist in Bewegungsrichtung somit spielfrei möglich.

Zahnstange

Bei Systemen mit Zahnstangenantrieb befindet sich eine Zahnung über dem gesamten Verstellbereich. Die Positionierschraube verfügt über ein Zahnrad, welches sich auf der Zahnstange bewegt und für den Vortrieb sorgt. Diese Antriebsart ermöglicht eine sehr schnelle Positionierung auch bei großen Verfahrwegen. Durch eine Noniusskala kann die Endposition auf 0,1mm genau eingestellt werden

Gewindestange / Rändelführungsschraube

Die Positionierung durch Führungsschrauben wird insbesondere bei langen Verfahrwegen und geringer Positioniergenauigkeit angewendet. Der Führungsschlitten ist hierbei mit einer Gewindebohrung versehen und wird durch drehen der Gewindestange positioniert. Durch die relativ geringe Steigung und das Reibungsverhalten des Gewindes ist die Position der Führung selbsthemmend. Eine zusätzliche Arretiermöglichkeit an der Gewindespindelt garantiert ein feste Positionierung.

Schmierstoffe

Eine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.
Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.

Technische Daten:

Z-Translationstisch
Verfahrweg: 120mm
Tischgröße: 40x140mm
Skala: Vernier
Ablesegenauigkeit: 0,1mm
Geradlinigkeit: 30µm
max. Belastung: 20N
Gewicht: 0,68Kg
Material: Aluminium, schwarz eloxiert
arretierbar: JA
Führung: Schwalbenschwanzführung
Schraube: Zahnstange

Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).

Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.
