8MT173-10XYZ - Motorisierter Lineartisch
- Artikel-Nr.: 644616779
- Warentarifnr.: 9031908590/LT
Motorisierter 3 Achsen XYZ-Translationstisch

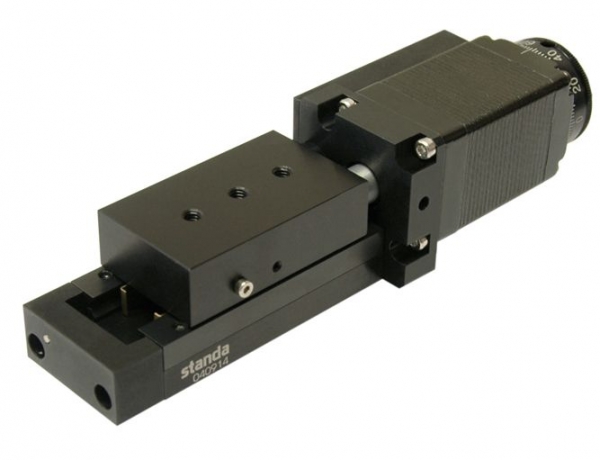

Die 8MT173-Serie ist das Urgestein in unserer Kollektion. Ein robuster Aluminiumsockel und eine käfiggeführte Kugellagerung machen diesen Tisch sehr stabil und gleichzeitig kompakt. Der zuverlässige Nanotecmotor zeichnet sich durch hohe Kraft und Langlebigkeit aus. Die Spindelsteigung beträgt lediglich 0,25 mm, wodurch bereits im Vollschritt eine Auflösung von 1,25 µm erreicht wird. Der optional erhältliche Umdrehungssensor erfasst präzise die Rotation des Motors zur Erfassung bzw. Korrektur von Fehlschritten. In Kombination mit der hochauflösenden Spindel wird dadurch eine sehr hohe kontrollierbare Repositioniergenauigkeit erreicht, ohne den Einsatz kostspieliger Linear- oder Rotationsencoder. Der Tisch ist mit zwei Mikroendschaltern ausgestattet.
Spezifikationen | |
| Ausführung | XYZ-Kombination |
| Verfahrwege | 10 mm |
| Spindelsteigung | 0,25 mm |
| Auflösung | Vollschritt 1,25 µm |
| Max. Geschwindigkeit | 5 mm/s |
| Wiederholbarkeit | 2 µm |
| Belastbarkeit | horizontal 5 kg vertikal 2 kg |
| Anschlussleitung | 1,6 m, intregriert |
| Anschluss | HDB15(M) |
| Gewicht | 0,48 kg |
| Endschalter | 2 Mikroschalter, pushed is "closed" |
| Motor | Schrittmotor, bipolar |
| Spannung | 4,56 V |
| Phasenstrom | 0,67 A |
| Phasenwiderstand | 6.8±15% Ohm |
| Induktivität | 4.8±20% mH |
| Drehmoment | 3.75 mNm |
| Haltemoment | 0.106 Nm |
| Schritte / Umdr. | 200 (1,8°) |
Kombinationen:
X-Y via Verbindungsplatte 2CP173-20 (enthalten)
X-Z via Montagewinkel 2AB173-20 (enthalten)
Empfohlener Controller: 8SMC5-USB
Vakuum-kompatible Version vorhanden.
