8MT173-20DCE2 - Motorisierter Lineartisch mit 20mm Verfahrweg und DC-Motor | motorisierte Lineartische | Lineartische | Mechanik

689,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

Artikel-Nr.: 644604802
Warentarifnr.: 9031908590/LT

Motorisierter Lineartisch mit DC-Motor Die Lineartisch der Serie... mehr

Menü schließen

Produktinformationen "8MT173-20DCE2 - Motorisierter Lineartisch mit 20mm Verfahrweg und DC-Motor"

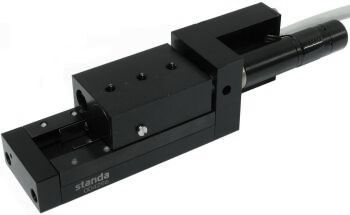

Motorisierter Lineartisch mit DC-Motor

Die Lineartisch der Serie 8MT173-DCE2 sind mit einem Gleichstrommotor inklusive Encoder ausgestattet.

Der DC-Motor erlaubt eine ruhige Bewegung und einen geschlossenen Regelkreis. Das Untersetzungsgetrieben liefert eine hohe Auflösung, ideal für Anwendungen die große Genauigkeiten erfordern.

Spezifikationen
Verfahrweg	20 mm
Spindelsteigung	0,25 mm
Auflösung	0,058 µm
Minimale inkrementelle Bewegung	0,1 µm
Bi-Direktionale Wiederholbarkeit	0,4 µm
Max. Geschwindigkeit	0,5 mm/s
Belastbarkeit	Horizontal: 5 kg Vertikal: 1 kg
Anschlussleitung	1,6 m integriert
Endschalter	2 mech., pushed is closed
Gewicht	0,46 kg
Motor
Model	DC-Motor, DCE369751
Spannung	3,6 V
Strom	0,587 A
Widerstand	3,5 Ohm
Induktivität	0,114
Leistung	2 W
Drehmoment	0,3 Nm
Geschwindigkeit	120 rpm
Getriebe	67:1
Encoder	16 CPT, 2 channels

X-Y Konbination via 2CP173V-20 Verbindungsplatte

X-Z Kombination via 2AB173V-20 Montagewinkel

Empfohlener Controller: 8SMC5-USB

Weiterführende Links zu "8MT173-20DCE2 - Motorisierter Lineartisch mit 20mm Verfahrweg und DC-Motor"

Verfügbare Downloads:

644604802_8MT173_DCE2.pdf
