Produktinformationen "8MT175-200-MEn1 - Motorisierter Lineartisch"

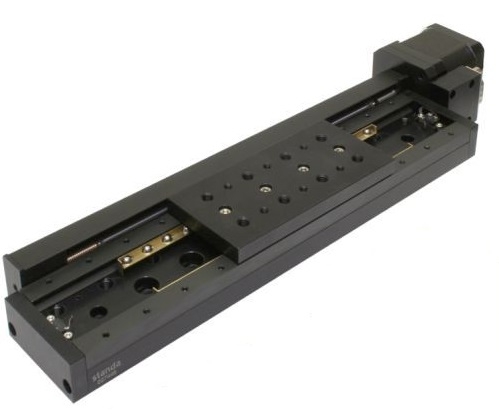

Schmaler motorisierter Translationstisch

Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in dem Verschiebetisch der 8MT175'er Reihe. Mit Verfahrwegen von 50-200mm deckt er einen Großteil aller denkbaren Feinmechanikanwendungen ab, bei denen es auf eine präzise Translation ankommt.

Spezifikationen
Ausführung	Mit Rotationsencoder
Verfahrweg	200 mm
Spindelsteigung	0,5 mm
Auflösung	2,5 µm (Vollschritt)
Wiederholgenauigkeit	Uni-directional 0,5 µm Bi-directional 0,7 µm
Geschwindigkeit	10 mm/s
Belastbarkeit	Horizontal 8 kg Vertikal 3 kg
Endschalter	2 mechanisch, pushed is closed
Gewicht	1,5 kg
X-Y Kombination	Direkt
X-Z Kombination	Via 2AB175 Winkel
Empfohlene Grundplatte	3UBP175
Motor
Model	4247
Art	2-Phasen Schrittmotor, bipolar
Spannung	3,84 V
Phasenstrom	1,2 A
Phasenwiderstand	3.2±10% Ohm
Induktivität	6±20% mH
Schrittmoment	15,5 mNm
Haltemoment	0,45 Nm
Schritte / Umdr.	200 (1,8°)
Empfohlener Controller	8SMC5-USB

Ausführungen mit DC-Motor sowie für Vakuum erhältlich.
