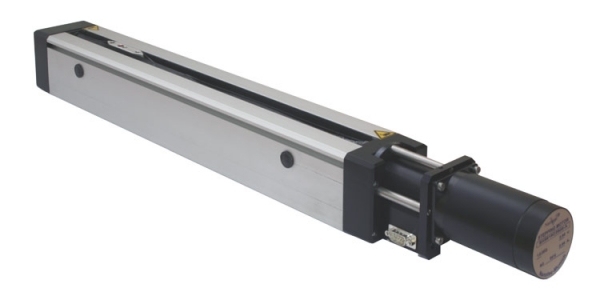

8MT195X-340-4 - Motorisierter Lineartisch mit 340mm Verfahrweg

1.861,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644614256
  • 9031908590/LT
Translationstisch mit 340 mm Verfahrweg Die motorisierte Lineartische der Serie 8MT195... mehr
Produktinformationen "8MT195X-340-4 - Motorisierter Lineartisch mit 340mm Verfahrweg"

Translationstisch mit 340 mm Verfahrweg


Die motorisierte Lineartische der Serie 8MT195 mit langer Verfahrstrecke sind für Hochgeschwindigkeitsbewegungen ausgelegt. Standardmotoren ermöglichen bewegte Lasten bis 40 kg. Die Belastbarkeit kann durch leistungsstärkere Motoren erhöht werden. Der Lineartisch bietet eine moderate Auflösung und Genauigkeit.


Die Lineartische der 8MT195-Serie werden mit 3P195-Plattform und 3BP195-Bodenplatten (2 Stück) geliefert.


Spezifikationen

AusführungFür X-Achsen Konfiguration (horizontal)
Verfahrweg340 mm
Spindelsteigung4 mm
Auflösung20 µm
Max. Geschwindigkeit 64 mm/sec
BelastbarkeitHorizontal: 40 kg
Vertikal: 10 kg
Endschalter2, mech., pushed is open
Motor
Model5918, 2-Phasenschrittmotor, bipolar
Spannung3 V
Phasenstrom2,1 A
Phasenwiderstand2±10%
Induktivität8.8±20%
Schrittmoment68 mNm
Haltemomenr1,87 Nm
Schritte / Umdr.200 (1,8°)
Empfohlener Controller8SMC5-USB
