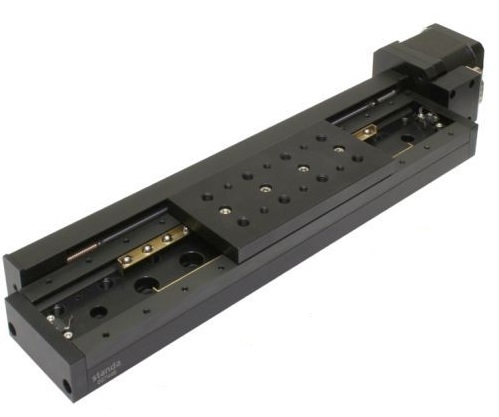

8MT175-150 - Motorisierter Verschiebetisch

1.139,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604819
  • 9031908590/LT
Schmaler motorisierter Translationstisch Hohe Präzision, zügige Verfahrgeschwindigkeit... mehr
Produktinformationen "8MT175-150 - Motorisierter Verschiebetisch"

Schmaler motorisierter Translationstisch


Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in dem Verschiebetisch der 8MT175'er Reihe. Mit Verfahrwegen von 50-200mm deckt er einen Großteil aller denkbaren Feinmechanikanwendungen ab, bei denen es auf eine präzise Translation ankommt.


Spezifikationen

Verfahrweg150 mm
Spindelsteigung0,5 mm
Auflösung2,5 µm (Vollschritt)
WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 0,7 µm
Führungsgenauigkeit3 µm
Parallelität30 µm
Geschwindigkeit 10 mm/s
BelastbarkeitHorizontal 8 kg
Vertikal 3 kg
Endschalter2 mechanisch, pushed is closed
Gewicht1,5 kg
X-Y KombinationDirekt
X-Z KombinationVia 2AB175 Winkel
Empfohlene Grundplatte3UBP175
Motor
Model4247
Art2-Phasen Schrittmotor, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Schrittmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)
Empfohlener Controller8SMC5-USB


Ausführungen mit DC-Motor sowie für Vakuum erhältlich.
