8MTF-200-LEn22 - Motorisierter XY Scanning Translationstisch

Preis auf Anfrage



  • 644616477
  • 9031908590/LT
Motorisierter XY Scanning Translationstisch   Der motorisierte XY-Mikroskoptisch... mehr
Produktinformationen "8MTF-200-LEn22 - Motorisierter XY Scanning Translationstisch"

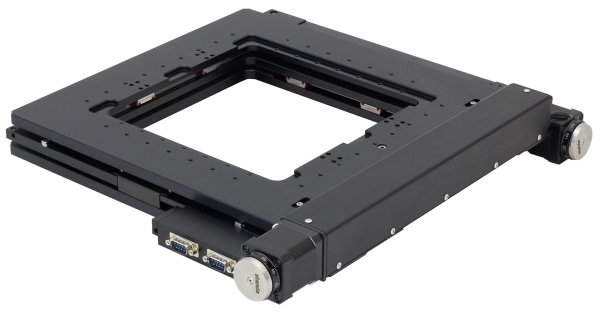

Motorisierter XY Scanning Translationstisch



Der motorisierte XY-Mikroskoptisch 8MTF-200-LEn22 ist ideal für transmissive und reflektive Bildgebungsanwendungen sowie für Prozesse, bei denen der Zugriff von oben und unten auf die Probe erforderlich ist. Das äußerst flache und kompakte Design ermöglicht die Integration in viele verschiedene Arten von Scansystemen und die einfache Montage auf den meisten gängigen Mikroskopplattformen.



  • Entwickelt für sanfte und präzise Bewegungen
  • Kalibriertes Spindelpaar und Führungssystem
  • Sehr flaches Profil
  • Kundenspezifische Adapter sind auf Anfrage erhältlich



Spezifikationen

AusführungMit Linearencoder
Plattformgröße380 x 335 mm
Apertur205 x 205 mm
Verfahrweg200x200 mm
Orthogonalität<15 arcsec
Auflösung

10 µm  (Vollschritt)

0,626 µm (1/16 Schritt)

Wiederholbarkeit

Uni-Direktional 1 µm

Bi-Direktional 2 µm

Positionsgenauigkeit12 µm
Pitch±100 µrad
Yaw±50 µrad
Backlash0
Max. Geschwindigkeit30 mm/sec
BelastbarkeitHorizontal 8 kg
AnschlussDB9(M)
Endschalter4 Hall-Sensoren
Schalter-Polaritätpushed is open
Gewicht11,8 kg
MotorModel 4247, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Schrittmoment15,5 mNm
Haltemoment0,45 N
Vollschritte/Umdreh.200 (1,8°)
Empfohlener Controller8SMC5-USB-B9-2
