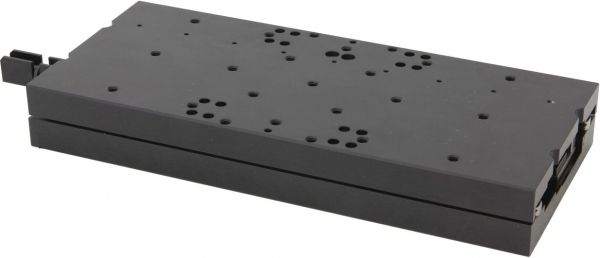

8MTL1301-170-LEn1-010 - Direct Drive Motorisierter Lineartisch

Preis auf Anfrage



  • 644618660
  • RoHS konform
  • 9031908590/LT
8MTL1301-170-LEn1-010 - Motorisierter Lineartisch mit Direktantrieb - x10 interpolation.... mehr
Produktinformationen "8MTL1301-170-LEn1-010 - Direct Drive Motorisierter Lineartisch"
8MTL1301-170-LEn1-010 - Motorisierter Lineartisch mit Direktantrieb
- x10 interpolation. Resolution: 0.5µm

Kinematics & Feedback information:
Travel range:170 mm
*Encoder type: non-Contact

Optical Encoder:
Encoder model: LEn1
*Encoder resolution: on request (up to 50 nm or better)
Reference mark: in the center of travel
Bidirectional repeatability: ±0.5 µm
Unidirectional repeatability: on request

Accuracy:
**Non-calibrated: on request
Calibrated:±1 µm
***Pitch: ±55 µrad
***Yaw: ±32 µrad
***Roll: on request
****Maximal speed (not loaded): 1.2 m/s

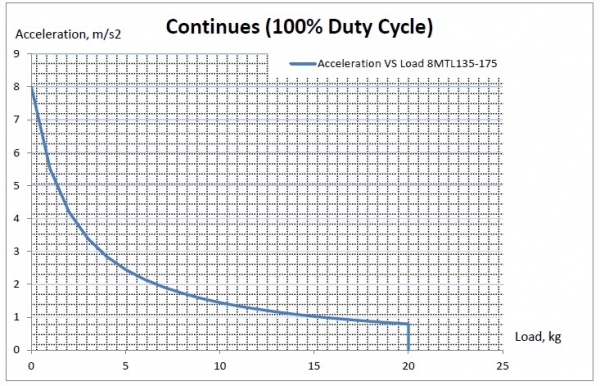

****Maximum acceleration (not loaded): 1.45 g
Limit Switches: hall sensors
Switch polarity: pushed is closed

Load & Transmission information:
Continues force (peak): 113.5 N
Load capacity (central): 20 kg
Linear motor model: LM1
Motor: 3 Phase BLDC linear servo motor
Maximum Bus Voltage: >300 VDC
Continues Current: 2.2 A
Peak current: 8.8 A

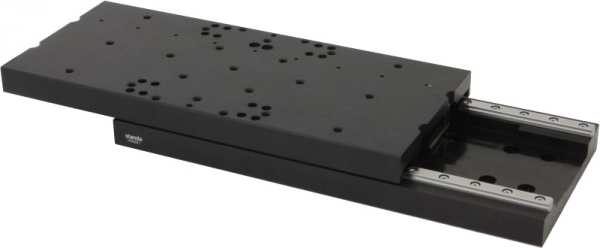

Guiding system: recirculating linear rails and carriages

Material:
Base material: Aluminum alloy
Finish: Black anodizing

Accessories Information:
Base plate: not necessary
XY configuration: direct
Z configuration: available

Additional Details:
Moving platform dimensions: 130x295 mm
Measurement system: Metric
Weight: 4.1 kg
Moving mass: 2.1 kg
