8MT-CXN50200-S2NN-ND-P1 - Motorisierter Lineartisch X-Achse | motorisierte Lineartische | Lineartische | Mechanik

901,00 € *

Lieferzeit ca. > 7 Tage

Motorisierter Lineartisch X-Achse Spezifikationen Plattform 50 x 50 mm Verfahrweg... mehr

Produktinformationen "8MT-CXN50200-S2NN-ND-P1 - Motorisierter Lineartisch X-Achse"

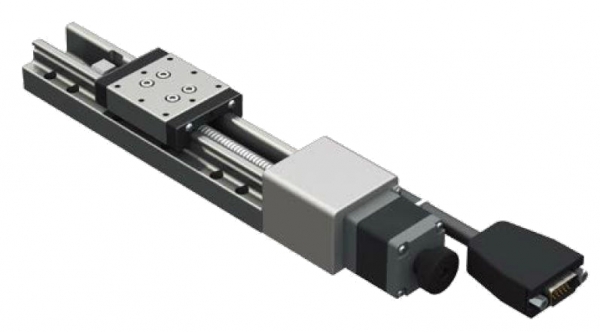

Motorisierter Lineartisch X-Achse

Spezifikationen

Plattform	50 x 50 mm
Verfahrweg	200 mm
Achsentyp	Kugelumlaufspindel, Ø8 mm, Steigung: 1 mm
Material	Edelstahl, Nickel Beschichtung
Gewicht	1,76 kg
Auflösung (Vollschritt)	5 µm
Max. Geschwindigkeit	20 mm/s
Positionsgenauigkeit	20 µm
Wiederholbarkeit	±1 µm
Belastbarkeit	10 kg
Fehlschritt	3 µm
Parallelität	20 µm
Dynamische Führungsgenauigkeit	5 µm
Dynamische Parallelität	15 µm
Motor	2 Phasen Schrittmotor (NEMA11) GMT / 2MS N28D45A
Verbindung	15-pin male D-SUB
Endschalter	2 x Photoelektrisch, EE-SX4134 24V±10% NPN open collector output under 24V, 8mA Testing (sensing) : output transistor OFF (closed)

- Treiber: 8-GTR22G-D (ansteuerbar durch Schritt und Richtungs TTL-Pulse via DAQ- oder Digital I/O-Karte)

- Controller/Treiber Kombination: 8SMC5-USB
