8MT175-200XY - Motorisierter Lineartisch mit 200 mm Verfahrweg

3.154,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644621195
  • 9031908590/LT
Motorisierter XY-Translationstisch   Spezifikationen Ausführung... mehr
Produktinformationen "8MT175-200XY - Motorisierter Lineartisch mit 200 mm Verfahrweg"

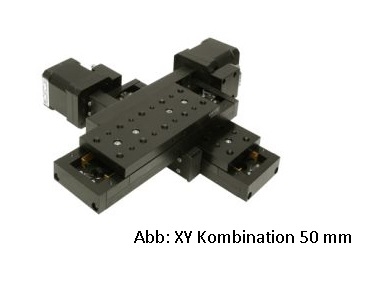

Motorisierter XY-Translationstisch



Spezifikationen

AusführungXY-Direktkombination
Verfahrwege200 mm
Spindelsteigung0,5 mm
Auflösung2.5 µm (Vollschritt)
Geschwindigkeit10 mm/s
WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 0,7 µm
BelastbarkeitHorizontal 8 kg
Vertikal 3 kg
AnschlussDB9(M)
Endschalter2 Mikroschalter, pushed is closed
Kombinierbarkeiut

XY: direkt (s.o.)

Z via 2AB175 Winkelstück

Motor
Art2-PhasenSchrittmotor, bipolar
Spannung3,84 V
Phasenstrom 1,2 A
Phasenwirderstand3.2±10%
Induktivität6±20% mH
Schrittmoment15,5 mNm
Haltemoment0,45 Nm
Schritte200 (1,8°)
Empfohlener Controller8SMC5-USB



Vakuumkompatible Ausführung verfügbar.
