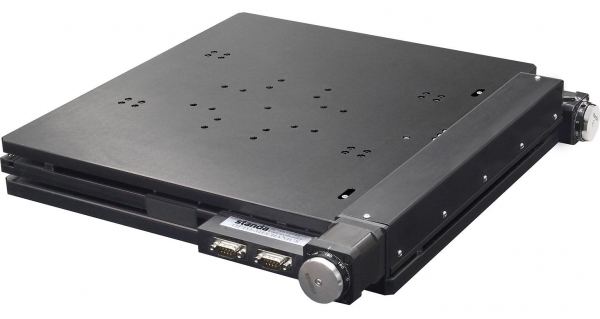

8MT200XY-MEn1 - XY Positioning Stage

Preis auf Anfrage



  • 644623995
  • 9031908590/LT
Motorisierter XY Kreuztisch   Verfahrbereich: 200 x 200 mm... mehr
Produktinformationen "8MT200XY-MEn1 - XY Positioning Stage"

Motorisierter XY Kreuztisch



  • Verfahrbereich: 200 x 200 mm
  • Ultrapräzise Kugelumlaufspindel
  • Ultrapräzise Linearführung mit Umlaufkugeln
  • Kabel können für verschiedene OEM-Elektronik angepasst werden
  • Langlebige Leistung garantiert
  • Einfache Integration in metrische / imperiale optomechanische Systeme
  • Anwendungen: Mikroskopie, Messtechnik Laserschneiden, Ritzen, Bohren, Markieren Solides integriertes planares Design mit oder ohne Blende u.v.m.
  • Alle Messberichte sind standardmäßig enthalten!


Spezifikationen

AusführungMit Rotationsencoder, TTL
Rotationsencoder Auflösung0,5 µm
Plattform335 x 380 mm
FührungHochpräzise Umlauf-Linearschienen und Wageneinheiten
Verfahrwege

200 x 200 mm

Spindelsteigung2 mm
Min. Inkrementelle Bewegung

0,625 µm

Positionsgenauigkeit

Vor Kalibrierung ±8 µm / 100 mm

Nach Kalibrierung: auf Anfrage

Wiederholbarkeit

Uni-direktional:: ±0,5 µm

Bi-direktional (peak to peak): ±2 µm

Bi-direktional (RMS): ±1,5 µm

Pitch±100 µrad / ±20,63 arcsec
Yaw30 µrad / ±6,19 arcsec
Roll±30 µrad / ±6,19 arcsec
Orthogonalität73 µrad / 15 arcsec
Maximalgeschwindigkeit30 mm/s (4 kg Last)
Maximalbeschleunigung150 mm/s2 (4 kg Last)
Belastbarkeit8 kg (Moving mass 9,5 kg)
MaterialAlluminium, schwarz eloxiert
EndschalterHall-Sensoren, Pushed is open, 5...24 VDC
Kabellänge2 m (weitere auf Anfrage)
MotorModell 4247, 2 Phasen Schrittmotor, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Rastmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdreh.200 (1,8°)
Maximale Busspannung48 VDC
UmgebungAtmossphäre, 20±2 °C
RoHSCompliant
SchutzstufeOptional mit spezieller Abdeckung (mit Luftspülung und Staubschutz)
Empf. Controller8SMC5-USB oder ACS Produktlinie
Empf. NetzteilPS36-4.4-4

Reinraum- und Vakuum-kompatible Versionen verfügbar
