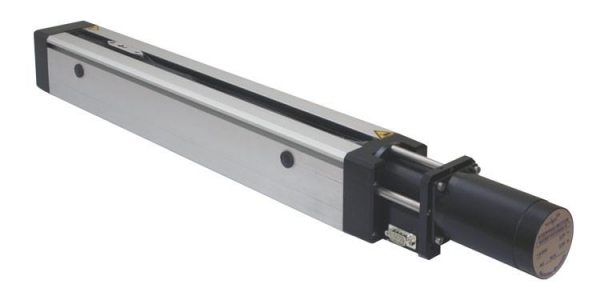

8MT195X-840-2.5 - Motorisierter Lineartisch

Preis auf Anfrage



  • 644624670
  • 9031908590/LT
Translationstisch mit 840 mm Verfahrweg Die motorisierte Lineartische der Serie 8MT195... mehr
Produktinformationen "8MT195X-840-2.5 - Motorisierter Lineartisch"

Translationstisch mit 840 mm Verfahrweg


Die motorisierte Lineartische der Serie 8MT195 mit langer Verfahrstrecke sind für Hochgeschwindigkeitsbewegungen ausgelegt. Standardmotoren ermöglichen bewegte Lasten bis 40 kg. Die Belastbarkeit kann durch leistungsstärkere Motoren erhöht werden. Der Lineartisch bietet eine moderate Auflösung und Genauigkeit.



Die Lineartische der 8MT195-Serie werden mit 3P195-Plattform und 3BP195-Bodenplatten (2 Stück) geliefert.


Spezifikationen

AusführungFür X-Achsen Konfiguration (horizontal)
Verfahrweg840 mm
Spindelsteigung2,5 mm
Auflösung (Vollschritt)12,5 µm
Max. Geschwindigkeit 40 mm/sec
BelastbarkeitHorizontal: 40 kg
Vertikal: 10 kg
Endschalter2, mech., pushed is open
Motor
Model5918, 2-Phasenschrittmotor, bipolar
Spannung3 V
Phasenstrom2,1 A
Phasenwiderstand2±10%
Induktivität8.8±20%
Schrittmoment68 mNm
Haltemomenr1,87 Nm
Schritte / Umdr.200 (1,8°)
AnschlussDB9(M)
Empfohlener Controller8SMC5-USB
