8MT195Z-2040-10 - Motorisierter Lineartisch mit 2040mm Verfahrweg

Preis auf Anfrage



  • 644614268
  • 9031908590/LT
Motorisierter Lineartisch für die Z-Achse mit 340 mm Verfahrweg.   Motorisierte... mehr
Produktinformationen "8MT195Z-2040-10 - Motorisierter Lineartisch mit 2040mm Verfahrweg"

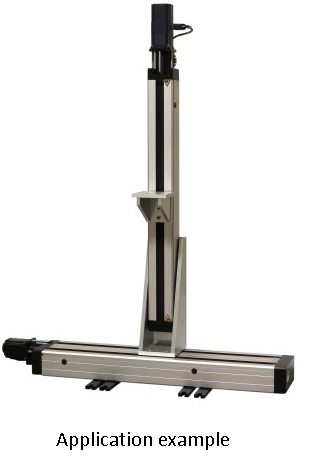

Motorisierter Lineartisch für die Z-Achse mit 340mm Verfahrweg.



Motorisierte Lineartische "long travel" Lineartische der 8MT195 Reihe sind für Hochgeschwindigkeitsbewegung mit moderate Auflösung und Genauigkeit ausgelegt. Standardmotoren erlauben Lasten bis zu 40 kg. Die Belastbarkeit kann durch stärkere Motoren erhöht werden.



Specifikationen
Verfahrweg:                       2040 mm
Steigung Antriebsspindel:    10 mm
Auflösung (full step):           50 µm
Auflösung (1/8 step):          6,5 µm
Max. Speed:                      160 mm/s
Max. Last:
 Horizontal:                        40 kg
 Vertikal:                            l0kg
Mechanische Endschalter     2
 Schalter Polarität:             pushed is open



Motor

ModelWiring schemeDesign Voltage,Phase Current,Holding Torque,Detent Torque,Phase Resistance,Inductance,Steps/RevolutionBraking Power
VANmmNmOhmmH
5918-Bbipolar2,42,821,05400.85±10%3.6±20%200 (1.8°)0.4Nm; 24V; 10W
