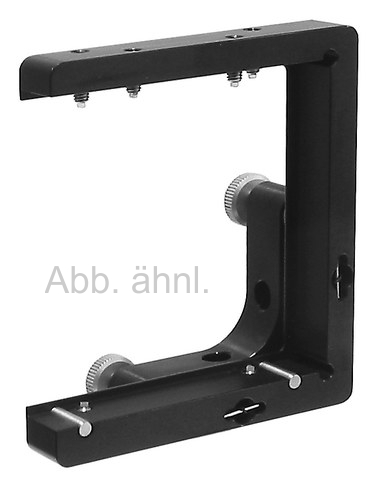

5MBM24-3-3SQ - Spiegelhalter Aluminium

182,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604447
  • 9031908590/LT
[TAB:Artikelbeschreibung] Die 5MBM24 Serie ist robust und variabel. Die Vielzahl der... mehr
Produktinformationen "5MBM24-3-3SQ - Spiegelhalter Aluminium"


Die 5MBM24 Serie ist robust und variabel. Die Vielzahl der Varianten ermöglichen einen Einsatz für fast jede Anforderung. Je nach Anzahl der eingebauten Präzisions-Feingewindeschrauben lässt sich dieser Optikhalter mit 2 oder 3 Freiheitsgraden bedienen. Die Schrauben werden durch eine Messinghülse geführt und garantieren eine sanfte Einstellung bei minimaler Hysterese. Wie alle Optikhalter sind auch diese in einer Vakuumversion erhältlich.


Material: Aluminium schwarz eloxiert



BeschreibungSpiegelhalter
Eigenschaftenmit drei Rändel-Schrauben
MaterialAluminium
Anzahl der Stellschrauben3
SchraubenfassungMessinghülse
Gewindesteigung in mm/Umdreh.0,25 mm
Kippwinkel in°
Winkeleinstellsensitivität3 arcsec
KlappbarNEIN
optische Höhesiehe Zeichnung
Optik-Durchmessersiehe Zeichnung
OptikhalterungMadenschraube mit Nylonspitze
Schraube arretierbarOptional
SonstigesVersion auch gespiegelt verwendbar


Bemassung zu Zeichnung:


H,mm: 102,5

W,mm: 92,5

B,mm: 50,5

b,mm: 45,5

AX,mm: 53,6

Ay,mm: 55,4
