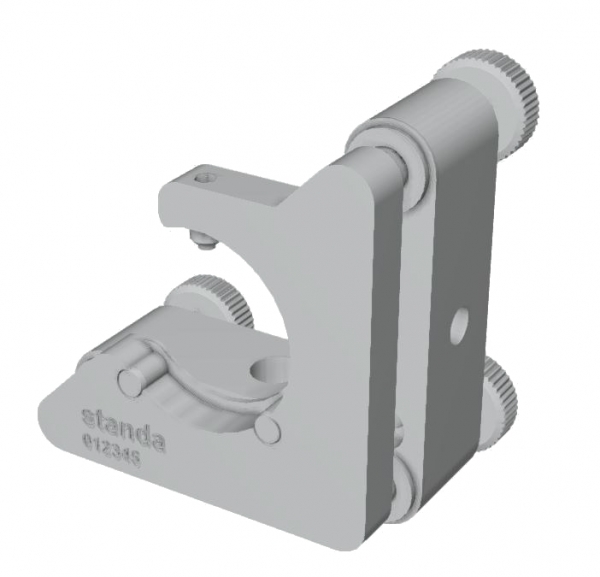

In diesen Spiegelhaltern wird die Optik definiert an drei Punkten (Befestigungsschraube, 2 Kontaktpunkte auf 2 Kontaktlinien) gehaltert. Um Schäden an der Optik zu vermeiden, besteht die Spitze der Optikbefestigungsschraube aus Kunststoff. Einen Seite der Halterung ist freiliegend, was Schemata erlaubt bei denen Strahlen sehr nahe beieinander liegen.

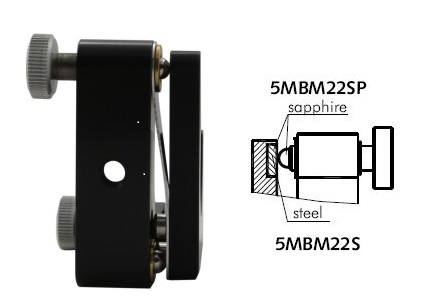

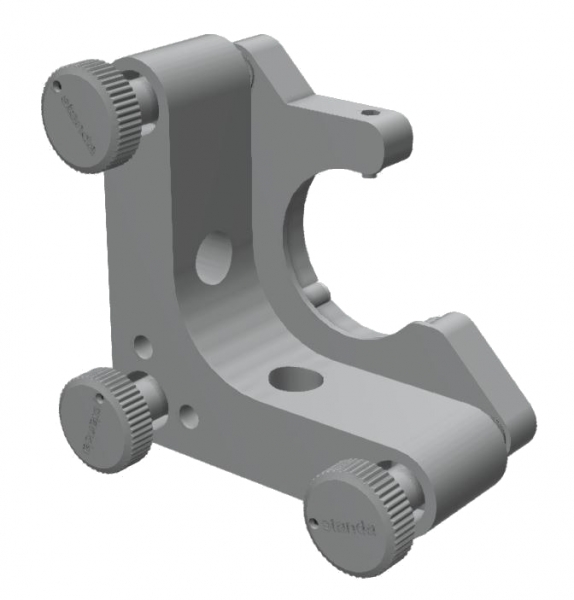

Die Positionsschrauben mit Kugelspitze aus gehärtetem Stahl wirken auf eine Kontaktfläche aus gehärtetem Edelstahl oder Saphir (P-Modell).Beide Modelle verwenden die Feinschrauben 9S127 (mit Knöpfen) oder 9SH127 (ohne Knäufe, inklusive Inbusschlüssel).
Die Gegenspannung wird durch L-förmige Flachfeder verrichtet, wodurch eine eventuelle Drift maßgeblich reduziert wird.
Spezifikationen
Für 1" (25,4 mm) Optiken
Apertur: 24 mm
Aktuatorschrauben: 3
Feingewinde: M6x0.25
Aufnahme: Saphir
Kipp/Neigebereich: 5°
Empfindlichkeit: 3 arcsec
Verfahrweg: 4 mm
Empfindlichkeit: 0,5 µm
Material: Aluminium. Finish: schwarz eloxiert (standardmäßig), oder jede andere Farbe auf Anfrage
Gewicht: 0,14 kg
Gespiegelte Versionen (mirrored) erhältlich
