5MBM24-2-3SQH - Optikpositionierer

139,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644613454
Optikpositionierer / Kinematischer Clear Edge Spiegelhalter für rechteckige Optiken... mehr
Produktinformationen "5MBM24-2-3SQH - Optikpositionierer"

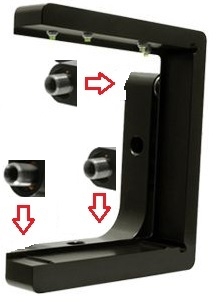

Optikpositionierer / Kinematischer Clear Edge Spiegelhalter für rechteckige Optiken

Kinematische Spiegelhalter dienen zur präzisen linearen Winkelausrichtung von optischen Elementen.

In diesen Spiegelhaltern wird die Optik definiert an drei Punkten (Befestigungsschraube, 2 Kontaktpunkte

auf  2 Kontaktlinien) gehaltert. Um Schäden an der Optik zu vermeiden, besteht die Spitze der Optik-befestigungsschraube aus Kunststoff.
Das Clear Edge Design erlaubt mit sehr nahe beieinander liegenden Strahlen.


Spezifikationen

für rechteckige Optiken

Optikdurchmesser: 2 Zoll (76,2 mm)

Ausführung mit 3 Hex-Schrauben (ohne Knöpfe)

Feingewinde: 3 x M6x0.25
Winkelbereich: 9°

Verfahrweg: 4 mm

Empfindlichkeit: 3 arcsec entspr. 1 µm
