5MBM24-3-2SH - Optikpositionierer

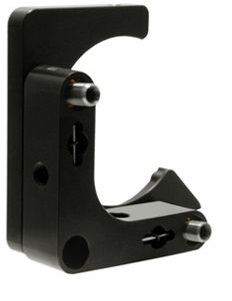

Optikpositionierer / Kinematischer Clear Edge Spiegelhalter

Kinematische Spiegelhalter dienen zur präzisen linearen Winkelausrichtung von optischen Elementen.

In diesen Spiegelhaltern wird die Optik definiert an drei Punkten (Befestigungsschraube, 2 Kontaktpunkte

auf  2 Kontaktlinien) gehaltert. Um Schäden an der Optik zu vermeiden, besteht die Spitze der Optik-befestigungsschraube aus Kunststoff.
Das Clear Edge Design erlaubt mit sehr nahe beieinander liegenden Strahlen.

Spezifikationen

Ausführung mit 2 Hex-Schrauben (ohne Knöpfe)

Optikdurchmesser: 3 Zoll (25,4 mm)

Feingewinde: 2 x M6x0.25 (9SH127)

Winkelbereich: 9°

Verfahrweg: 4 mm

Empfindlichkeit: 3 arcsec entspr. 1 µm
