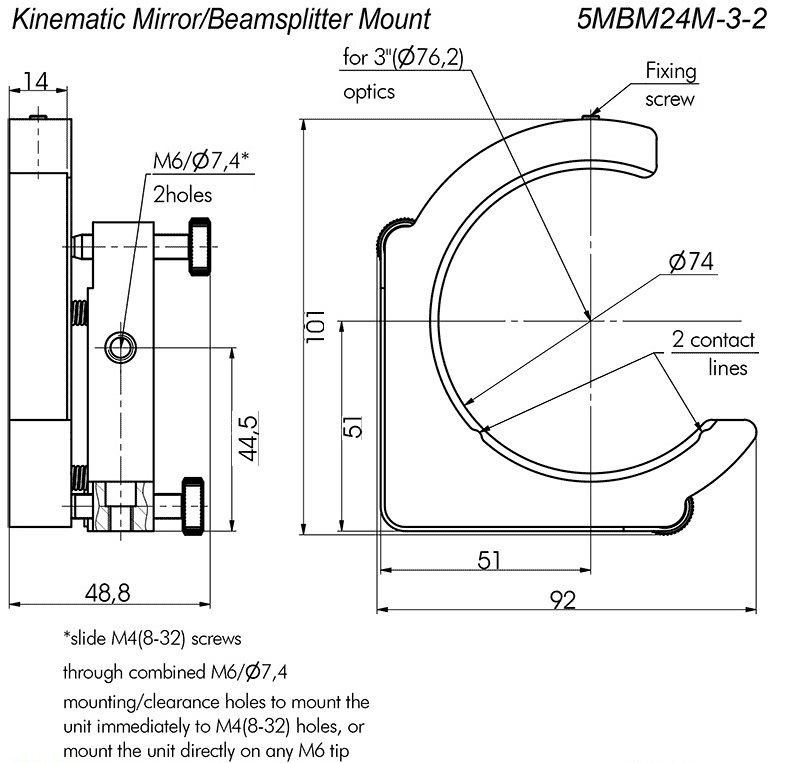

Kinematische Spiegelhalter dienen zur präzisen linearen Winkelausrichtung von optischen Elementen.
In diesen Spiegelhaltern wird die Optik definiert an drei Punkten (Befestigungsschraube, 2 Kontaktpunkte
auf 2 Kontaktlinien) gehaltert.
Um Schäden an der Optik zu vermeiden, besteht die Spitze der Optik-Befestigungsschraube aus Kunststoff. Das Clear Edge Design erlaubt sehr nahe beieinander liegenden Strahlen.
Spezifikationen
Optikdurchmesser
3 Zoll (25,4 mm)
Feingewinde
2 x M6x0,25
Winkelbereich
9°
Verfahrweg
4 mm
Empfindlichkeit
3 arcsec entspr. 1 µm
