Optikpositionierer / Kinematischer Clear Edge Spiegelhalter für rechteckige Optiken
Kinematische Spiegelhalter dienen zur präzisen linearen Winkelausrichtung von optischen Elementen.

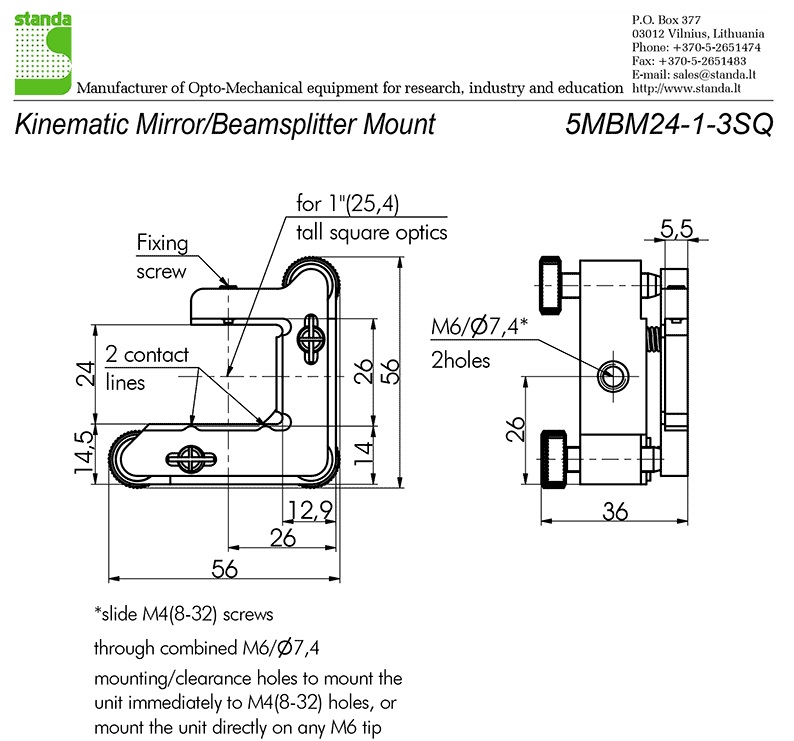

In diesen Spiegelhaltern wird die Optik definiert an drei Punkten (Befestigungsschraube, 2 Kontaktpunkte
auf 2 Kontaktlinien) gehaltert. Um Schäden an der Optik zu vermeiden, besteht die Spitze der Optik-befestigungsschraube aus Kunststoff. Das Clear Edge Design erlaubt mit sehr nahe beieinander liegenden Strahlen.
Spezifikationen
für rechteckige Optiken
Optikdurchmesser: 1 Zoll (76,2 mm)
Ausführung mit 3 Hex-Schrauben (ohne Knöpfe)
Feingewinde: 3 x M6x0.25 Winkelbereich: 9°
Verfahrweg: 4 mm
Empfindlichkeit: 3 arcsec entspr. 1 µm
