8MRB240-152-59D-MEn2 - Rotationstisch motorisiert

3.225,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644623416
Motorisierter Rotationstisch für große Lasten mit Encoder   Mit Rotationsencoder zur... mehr
Produktinformationen "8MRB240-152-59D-MEn2 - Rotationstisch motorisiert"

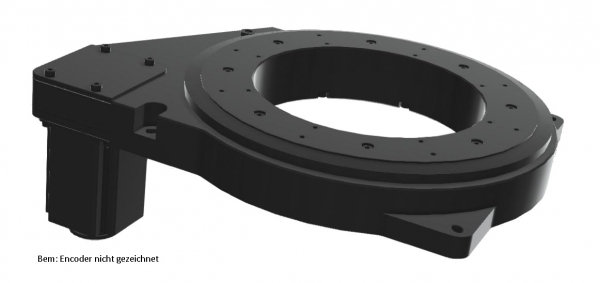

Motorisierter Rotationstisch für große Lasten mit Encoder



  • Mit Rotationsencoder zur Detektierung/Korrektur von Schrittfehlern
  • Apertur 152,4 mm (6 ")
  • Extrem große Ladekapazität
  • Relativ kompakt
  • Hohe Geschwindigkeit
  • Motorbefestigung oben oder unten (dieses Modell)


Spezifikationen

AusführungMit Rotationsencoder auf  der Motorachse
Riemenantrieb1:10
Apertur152,4 mm (6")
Rotationsbereich 360° kontinulierlich
Auflösung (Vollschritt): 10,8 arcmin
Wiederholbarkeit

uni-directional 6 arcmin

bi- directional 15 arcsmin

Genauigkeit:15 arcmin
Wobbelfehler1 arcmin
Exzentrizität (Radial Runout) 20 µm
Max. Geschwindigkeit120 U/min
BelastbarkeitAxial 100 kg
Radial 40 kg
Drehmoment60 Nm
Referenzschalter (home)

1 optoelektronisch,

pushed is closed

Motor Anschluss DB9(M)
Gewicht5,1 kg
Motor
Model5918, 2 Phasen Schrittmotor, bipolar
Spannung3 V
Phasenstrom2,1 A
Phasenwiderstand2 ± 10% Ohm
Induktivität8,8 ± 20% mH
Schrittmoment68 mNm
Haltemoment1,87 Nm
Schritte/Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB
