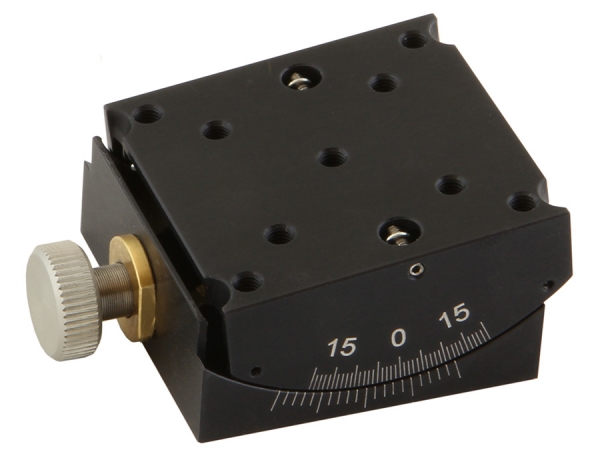

7G174L-30 - Goniometer mit Arretierung

Preis auf Anfrage



  • Artikel-Nr.: 644608679
  • RoHS: RoHS konform
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 2
Beschreibung
Kompaktes Goniometer mit Arretierung Spezifikationen Rotationsbereich:  ±15°... mehr
Menü schließen
Produktinformationen "7G174L-30 - Goniometer mit Arretierung"

Kompaktes Goniometer mit Arretierung


Spezifikationen
Rotationsbereich:  ±15°

Virtueller Rotationspunkt: 15 mm
Ableseseauflösung:  0,1°(Vernier Skala)
Schwenkgeometrie:  Hebel (tangential)
Spindelsteigung:  0,25 mm
Transmissionsverhältnis:  0°27'59"...0°30'45"(per Umdrehung)
Verhältnis dezimal:  0.4665°...0.5126°(per Umdrehung)
Horizontale Belastung:  1 kg
Material:Aluminium
Oberfläche: schwarz eloxiert

Gewicht: 0,1kg
