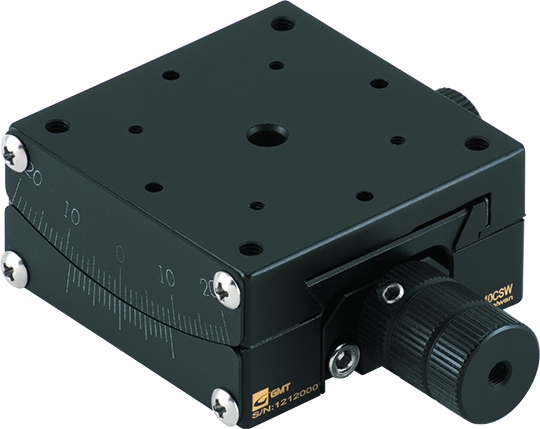

Die Goniometer der 7G-MXG Serie ermöglichen die Rotation eines Objektes um einen Drehpunkt oberhalb der Kippplattform. Der Grundkörper besteht aus Messing, welches durch eine Fluorkunststoffbeschichtung veredelt ist. Durch die Schwalbenschwanzführung rotiert die Plattform, je nach Ausführung zwischen +/- 10 bis 25°. Die Goniometer sind in unterschiedlichen Größen, mit unterschiedlichen virtuellen Drehpunkten erhältlich. Dadurch können zwei Achsen übereinander so kombiniert werden, dass sie den gleichen Drehpunkt in unterschiedlichen Richtungen aufweisen.
Die Schwalbenschwanzführung ist justierbar. D.h. Sie können, je nach Anwendung, das Führungsspiel und die Gängigkeit selbst einstellen und justieren.
Zur Arretierung in der gewünschten Position ist eine Feststellschraube vorgesehen.
Beschreibung
Goniometer
Eigenschaften
Drehpunkt 60mm
Material
Messing
Größe
40x40mm
Rotationsbereich grob
+-10°
Ablesegenauigkeit
0,1°
Max. Belastung horiz.
30N
Gewicht
0,24Kg
