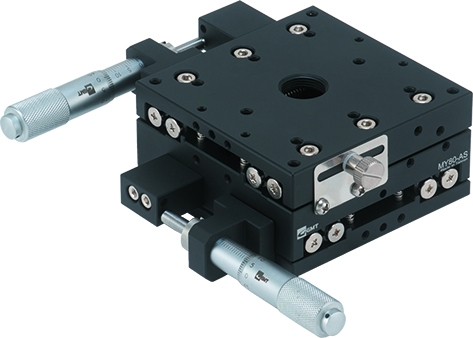

7T-MY80-AS - Verschiebetisch 25mm, Aluminium

480,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644609054
  • RoHS konform
  • 90330000/TW
[TAB:Artikelbeschreibung] Hohe Präzision zum kleinen Preis Die MX/MY Serie besticht durch... mehr
Produktinformationen "7T-MY80-AS - Verschiebetisch 25mm, Aluminium"


Hohe Präzision zum kleinen Preis
Die MX/MY Serie besticht durch ihr sehr gutes Preis- Leistungsverhältnis. Von der Rollenführung bis zur Verstellschraube werden alle Komponenten von einem Hersteller gefertigt. Das garantiert ein perfektes Zusammenspiel aller Einzelteile, zu einem überzeugendem Gesamtprodukt. Die Individualität steht, neben der hohen technischen Zuverlässigkeit, auch bei diesem Optomechanikprodukt wieder im Fokuss der Konstruktion.

Durch die separat erhältlichen x, xy und z-Achsen aus Aluminium oder Edelstahl, können diese Tische problemlos zu einem Multiachsystem kombiniert werden. Passend dazu sind auch Rotationstische oder Goniometer erhältlich.


Funktionsweise:
Die Translationsachsen arbeiten mit einem käfiggeführten Kugellagersystem. Die Mikrometerschrauben haben eine Steigung von 0,5mm/Umdrehung. Dadurch wird eine Einstellsensitivität von 1µm erreicht. Bei einer Führungsgenauigkeit von nur 5µm, steht auch einer Anwendung mit hohen Anforderungen nichts im Weg.


Beschreibung Translationstisch

Material Aluminium

Größe 80x80mm

Verfahrweg 25mm

Anzahl der Stellschrauben 2

Schrauben arretierbar ja

Gewindesteigung in mm/Umdreh. 0,5

Einstellsensitivität 1µm

Ablesegenauigkeit 10µm

Ebenheit / Geradheit 5µm

Max. Belastung horiz. 95N

Gewicht 1,0Kg

Lager Kugellager, käfiggeführt

Anzahl der Achsen 2
