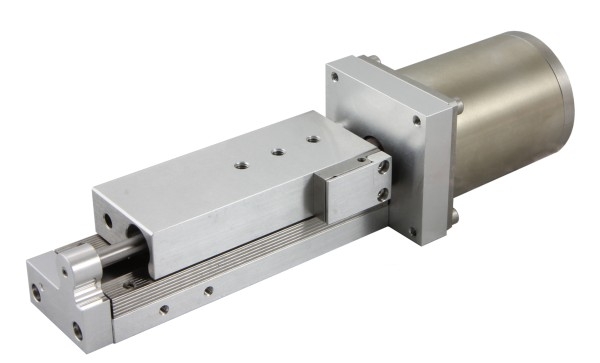

8MT30V-50-VSS42 - Motorisierter Lineartisch mit 50mm Verfahrweg

Preis auf Anfrage



  • 644608904
  • 9031908590/LT
Motorisierter Translationstisch für Vakuum 10^-6 mbar   Der Translationstisch bietet... mehr
Produktinformationen "8MT30V-50-VSS42 - Motorisierter Lineartisch mit 50mm Verfahrweg"

Motorisierter Translationstisch für Vakuum 10^-6 mbar


Der Translationstisch bietet die Möglichkeit, in jeder Ausrichtung zu arbeiten, d.h. der Betrieb auf dem Kopf stehend aufgehängt oder vertikal mit dem Motor nach oben oder unten ist möglich. Weiterhin ist die Plattform mit einer Federvorspannung ausgestattet, um Spiel zu vermeiden. Das Design des 8MT30V-50 sorgt für eine stabile und präzise Bewegung über den gesamten Fahrbereich. Die Basis und Plattform des 8MT30V bestehen aus Aluminium. Funktionsteile sind aus Stahl gefertigt.


Spezifikationen

Verfahrweg50 mm
Antriebsspindelsteigung

0,25 µm

Auflösung (Vollschritt)1,25 µm
Max. Geschwindigkeit2,5 mm/s

Belastbarkeit

Horizontal: 3 kg

Vertikal:     1 kg

Fleuroplastic cable2 m (inklusive)
Gewicht0,55 kg
Endschalter

2 mechanisch, pushed is "closed"

Motor2 Phasen-Schrittmotor, bipolar (Mod. VSS42)
Spannung42 V
Phasenstrom1,2 A
Phasenwiderstand1,7 Ohm
Induktivität3 mH
Schrittmoment5 mNm
Haltemoment0,13 Nm
Schritte/Umdr.200 (1,8°)


XY-Verbindung 2CP173V-50-20
XZ-Verbindung 2AB173V-20-50


Empfohlener Controller : 8SMC5-USB
