8MVT188-20 - Motorisierter Scherenhubtisch

798,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604836
  • 9031908590/LT
[TAB:Artikelbeschreibung] 8MVT188-20 Der Scherenhubtisch 8MVT ist die motorisierte... mehr
Produktinformationen "8MVT188-20 - Motorisierter Scherenhubtisch"


8MVT188-20

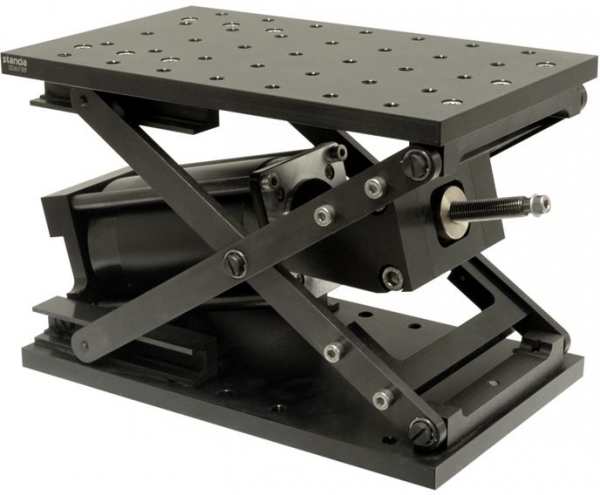

Der Scherenhubtisch 8MVT ist die motorisierte Variante des bewährten 7VT188-20. Das Kompakte Design stellt eine leichtgängige und präzise Justage sicher. Hohe Lasten können somit über einen langen Verfahrweg parallel zur Aufstellfläche bewegt werden.


Der leistungsstarke Schrittmotor bewegt Lasten bis 8KG zügig über den gesamten Verfahrweg von 95mm. Die Parallelität der Boden und Tragplatte liegt bei 1mm.

Die Kraftübertragung erfolgt durch eine Präzisionsspindel mit Messingbuchse. Der Scherenmechanismuss wird duch 16 Kugellager geführt.



[TAB:Technische Daten ]


Technische Daten:


Mechanische Daten:

Verfahrweg: 95mm

Tischgröße: 120x200mm

Höhe eingefahren: 89mm

Höhe ausgefahren: 184mm

Skala: keine

Spindelsteigung: 1mm

Parallelität: 1mm

max. Belastung: 80N

Gewicht: 4.3 KG

Material: Schwarz eloxierte Aluminium

Führung: Schereführung mit Kugellager

arretierbar: nein


Elektronische Daten:

Motorspannung : 36V ( empfohlen )

Motoranschluss: DB9 Sub-D, male

Motortyp: 5618 ( Details siehe Motordatenblatt )

Enschalter: 2 ( Mikroschalter )



Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).

Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.

Bitte verwenden Sie dazu unser Kontaktformular oder kontaktieren Sie uns unter: 0800-7468664


Downloads:
