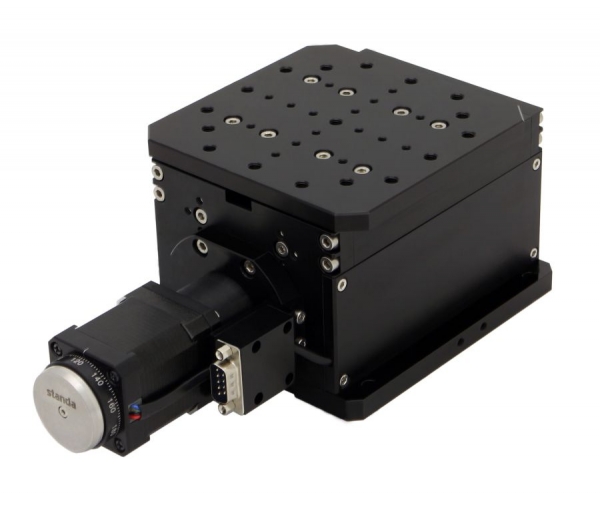

8MVT120-12-4247 - Motorisierter Hubtisch

2.352,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644614282
  • 9031908590/LT
Dieser Präzisions-Vertikalpositionierer ermöglicht eine hochpräzise Positionierung und einen... mehr
Produktinformationen "8MVT120-12-4247 - Motorisierter Hubtisch"

Dieser Präzisions-Vertikalpositionierer ermöglicht eine hochpräzise Positionierung und einen ruhigen Lauf für Lasten bis zu 10 kg. Das keilbasierte Design, angetrieben von einer Präzisions-Leitspindel, wandelt die horizontale Bewegungen in eine vertikale. Zusammen mit der hochwertigen Linearführung sorgt das System für eine starre und gleichmäßige Bewegung und eine lange Lebensdauer. Zum Schutz der Mechanik sind optische Endschalter vergebaut.



Technische Daten:


Mechanische Daten:

Verfahrweg: 12.7 mm

Tischgröße: 120x120 mm

Höhe eingefahren: 95 mm

Höhe ausgefahren: 107,7 mm

Skala: keine

Spindelsteigung: 1 mm

Auflösung: 2.5 µm ( Vollschritt )

Wiederholgenauigkeit (UNI): 1.5 µm

Wiederholgenauigkeit (BI ): 3 µm

Geschwindigkeit: 10mm/sec

Parallelität: 35 µm ( bis 10 µm auf Anfrage)

max. Belastung: 100 N ( bis 200 N auf Anfrage)

Gewicht: 3,5 KG

Material: Schwarz eloxiertes Aluminium

Endschalter: 2 via Optokoppler, Pushed is open




Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).

Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.

Bitte verwenden Sie dazu unser Kontaktformular oder kontaktieren Sie uns unter: +49 (0) 5108 / 6446 - 0


Downloads:
