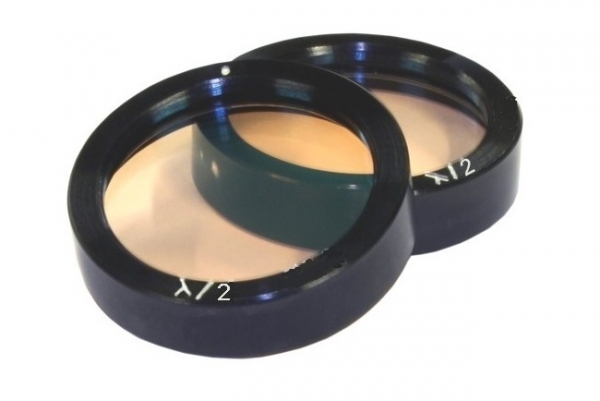

Waveplate multiple order 694nm; L/2

146,00 € *

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 644605570
Multiple -Order Viertelwellenplatte für  694 nm   Wellenplatten... mehr
Produktinformationen "Waveplate multiple order 694nm; L/2"

Multiple-Order Viertelwellenplatte für 694 nm



Wellenplatten (oder Phasenverzögerungsplatten bzw. Phasenschieber) sind dünne Plättchen aus doppelbrechendem Material die für unterschiedliche Polarisationsrichtungen unterschiedliche Brechungsindexe und somit unterschiedliche Ausbreitungsgeschwindigkeiten aufweisen. Über die Dicke des Materials kann somit eine Phasendifferenz zwischen den jeweiligen elektrischen Feldvektoren erzielt werden.



Bei einem Lambda/4 Plättchen wird eine Phasendifferenz von Pi/2 erzielt, woduch eine Umwandlung von linear polarisierter Strahlung in zirkular polarisierter Strahlung oder umgekehrt bewirkt werden kann.



Bei einem Lambda/2 Plättchen wird eine Phasendifferenz von Pi erzielt wodurch, abhängig von der Lage der Kristallachse zur Ausbreitungsrichtung der Strahlung, die Polarisationsrichtung linear polarisierter Strahlung um einen festen Winkel gedreht wird, oder bei zirkular bzw. elliptischer polarisierter Strahlung der Drehsinn umgekehrt wird.


Geeignete Rotationshalter finden Sie in unserem Sortiment.


Die Wellenplatten sind optisch geklebt oder mit Luftspalt gefasst.



Spezifikationen

BeschreibungVerzögerungsplatte Multiple Order
VerzögerungLambda/2
Wellenlänge694 nm
MaterialQuartz
Durchmesser25 mm
Freie Apertur17 mm
Oberflächengütes/d 10/5
PlanitätL/20
Verzögerungs ToleranzL/300
Zerstörschwelle0,1-1 GW/cm2
BeschichtungAR
SonstigesMade in Europe
