8SMC-Tango- Geberinterface für nanoScale analog

Für höchste Genauigkeitsansprüche läßt sich TANGO Desktop mit einem schnellen und hochinterpolierenden Geberinterface ausgestattet. Die Hauptachsen XYZ können dann sehr präzise im geschlossenen Regelkreis positioniert werden.

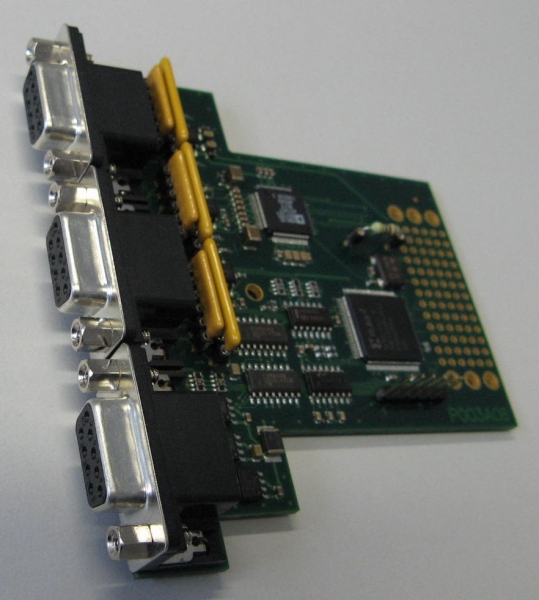

Das Encoderinterface ist ausschließlich für die Steuerungen Tango PCI, Tango DT und Tango PCI-S geeignet. Die mechanische Ausführung variiert je nach Einbausituation. Das Interface wird zusammen mit der Steuerung montiert geliefert. Bei den PCI-Karten ist ein Slotblech angebaut.
An das Encoderinterface können folgende inkrementelle Positionsencoder angeschlossen werden:

• RS422 Quadraturinterface
• 1Vss Interface
• MR Interface
• TTL-Interface: Bitte anfragen!

Die Art des Interfaces wird werkseitig eingestellt und ist bei der Bestellung anzugeben.



1Vss, MR/analog 5Vss, TTL (RS-422)

Interpolation der analogen Messsignale bis Faktor 51.400 (14 Bit)

TTL-Quadratur mit einer Eingangsfrequenz bis 30 MHz
