8SMC5-USB-B9-B9 - Schritt- und DC-Motorcontroller 4 Kanal

2.698,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644618056
  • RoHS konform
  • 9031908590/LT
Nachfolgemodell zum 8SMC4-USB   Dieser " state of the art"  Controller... mehr
Produktinformationen "8SMC5-USB-B9-B9 - Schritt- und DC-Motorcontroller 4 Kanal"

Nachfolgemodell zum 8SMC4-USB



Dieser "state of the art" Controller eignet sich hervorragend für den Betrieb von bipolaren Schrittmotoren mit einem Phasenstrom von bis zu 3 A und von Gleichstrommotoren mit einem Nennstrom von bis zu 6 A.


Mehrere Controller können entweder über USB-Ports oder über einen speziellen Hub für die Achsensynchronisation an einen Computer angeschlossen werden.

Die Software des Controllers ist vollständig kompatibel mit fast allen Betriebssystemen, z. B. Windows, Mac OS X, Linux usw. Sie können die Software mit virtuellen Controllern testen, die von der Software simuliert werden. Die Software bietet javascriptähnliche Skriptsprache, um Ihre Aufgabe schnell zu automatisieren, oder Sie können eine plattformübergreifende Bibliothek mit Codebeispielen auf C, Visual Basic, Matlab, Labview, C # verwenden, um Ihre eigene Software zu erstellen.

Optional kann der Controller mit den gleichen Anweisungen wie von der USB-Schnittstelle unter Verwendung vieler beliebter serieller Schnittstellen wie Bluetooth, Ethernet, RS422 oder RS232 verwaltet werden - erfordert Konverter von den TTL-Logiksignalen RX und TX. Diese Signale befinden sich auf dem Backplane-Anschluss der Controller-Platine. Kommunikationsgeschwindigkeit, Parität und Stoppbits sind weit konfigurierbar. Standardschnittstelle ist USB, aber auf Anfrage können Benutzerspezifische Schnittstellen implementiert werden.



Richtungstaster erlauben einen manueller Motorbetrieb.


Spezifikationen

Anzahl Kanäle

4, ( Synchronisation in einem USB Port bis zu 32)

MotortypenSchrittmotoren / DC / Servo
Stromstärke
    Schrittmotor0,1- 3 A
    DC, Servo0,1- 6 A
Spannung2 - 48 V
Schrittmoden1 - 1/256 Teilschrittbetrieb
Geschwindigkeit
    Schrittmotor35000 steps/s
    DC, Servo800000 counts/s
RegelungOpen loop, closed loop
Kompensationen
    Backlash Kompensationvorhanden
    Fehlschrittvorhanden
Sensor Support
    RotationsencoderInkremental Quadraturencoder (TTL, RS422 bis zu 5MHz)
    EndschalterOptronisch, Hall-Sensoren, Mikroschalter
    Umdrehungszählerunterstützt
InterfaceEthernet, USB, RS232
I/O
Synchronisationunterstützt
    JoystickAnalog input (0-3V)
    Output+3V; +5V for power supplying
MotoranschlussDB15F
Positionszähler40 Bit
Programmierung

C++, C#, .NET, Delphi, Visual Basic, gcc, Xcode, Matlab, Java, LabVIEW;

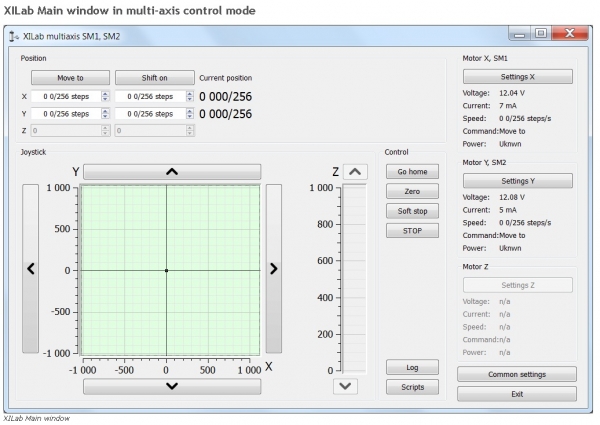

Benutzerfreundliches Kontrollprogramm XLab inklusive.

SCADA Supportµ-manager, FESA, TANGO, EPICS (by request)
Supported OSWindows XP/Vista/7/8/10,10.1, Linux, Mac OS

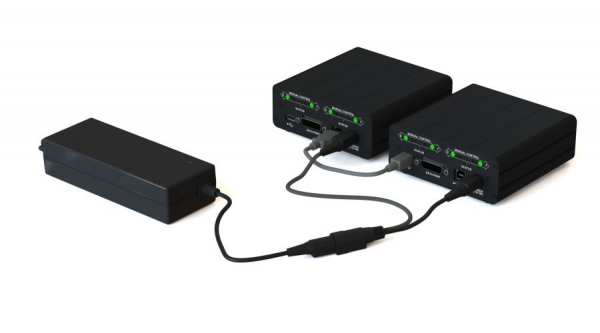

beinhaltet:

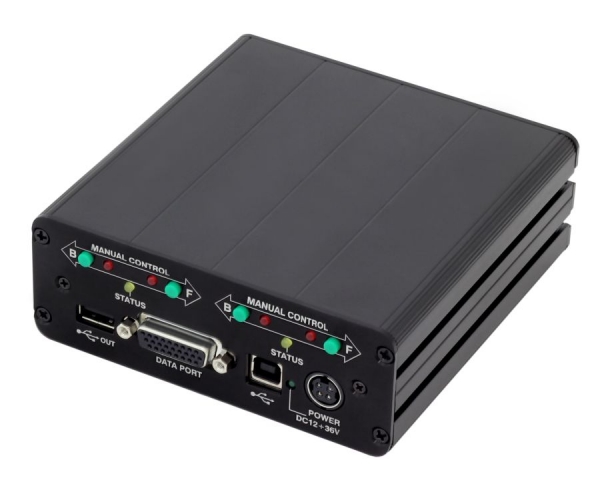

2 X 8SMC5-USB-B9-2 - Controller 2-Kanal
USB/A-B - USB-Kabel als Verbindung zwischen den Controllern 2 m Länge
8A-KPPX-KPJX - Stromverteilungskabel
USB/A-USB/B - USB Kabel zum PC, 1,8 m Länge
