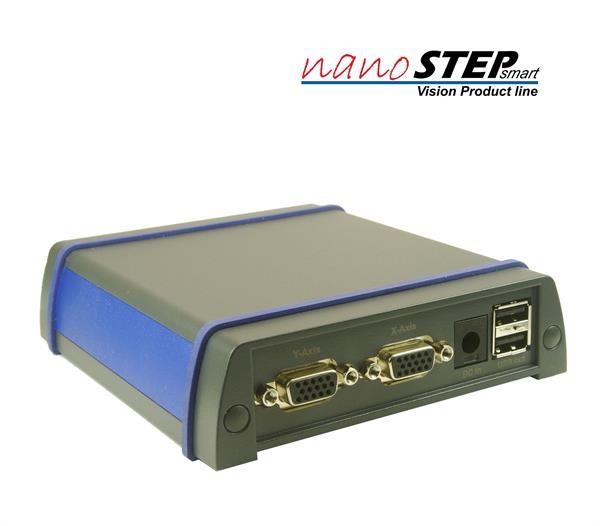

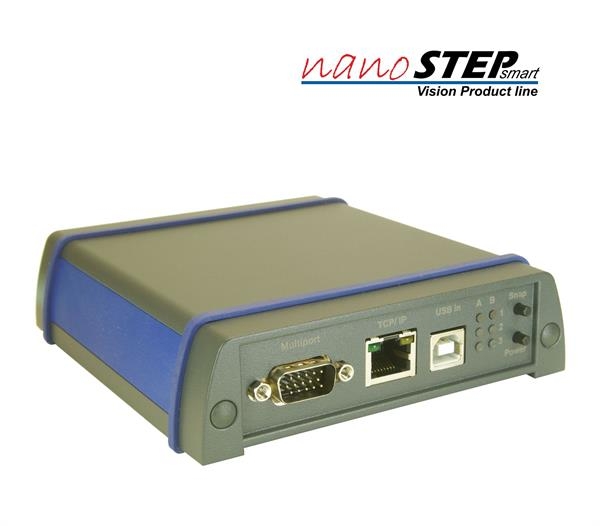

Die Leistungsmerkmale des nanoStep smart High-End Schrittmotor Controller im Überblick:
Motoranpassung anhand der nanoStep Phasenstromregelung Mit der Nanostep smart Steuerung können nahezu alle 2-Phasen Schrittmotoren betrieben werden. Die Anpassung eines Motors an die Steuerung ist in sekundenschnelle durchgeführt. Aufgrund der hochdynamischen Phasenstromregelung benötigen die Motoren für den Betrieb prinzipiell keine zusätzlichen Schwingungsdämpfer.
Schnelle und exakte Positionierung durch hohe Schrittauflösung
Die hohe Positionierauflösung ist die Grundlage für die exakte Positionierung. Die natürliche Positionsauflösung des Schrittmotors beträgt üblicherweise 200 oder 400 Schritte pro Motorumdrehung. Diese von wird von der naNstep Hochleistungselektronik auf mehr als 800.000 Schritte pro Umdrehung erhöht. Dennoch können beide Motoren mit einer Geschwindigkeit von bis zu 70 U / s verfahren werden!
Steigerung der Systemgenauigkeit durch intelligente Zusatzfunktionen
nanoStep ist mit wertvollen Zusatzfunktionen ausgestattet, mit der die Genauigkeit eines Positioniersystems erheblich gesteigert werden kann. Dazu gehören die Funktionen Backlash compensation, Closed-Loop, Positions- und Motorkorrektur.
Hohe Gleichlaufgenauigkeit bei kleinster Geschwindigkeit
Sehr schnelle Positionierung ist nicht immer gefragt. Der Nanostep Smart demonstriert seine Leistungsfähigkeit auch bei Anwendungen, in denen eine extrem kleine Geschwindigkeit, geringe Beschleunigung, aber eine große Gleichlaufgenauigkeit notwendig ist.
Maximales Drehmoment auch bei hohen Geschwindigkeiten
Die 24 V Motorspannung und exakt geregelte Phasenströme von bis zu 1 A garantieren das maximal mögliche Motordrehmoment, auch bei hoher Drehzahl.
Energieeffizientes Öko-Design
Die Verlustleistung von Steuerelektronik und Motorendstufen wurde besonders optimiert und ermöglicht den geringen Stromverbrauch der Steuerung. Aufgrund der verminderten Wärmeentwicklung kann auch bei einer Umgebungstemperatur von +60° C auf eine Zwangsbelüftung verzichtet werden.
Bedienung via Kommandosprache oder klassisch mit Takt und Richtung Für die programmgesteuerte Bedienung stehen verschiedene Kommandointerpreter zur Verfügung. Die immer noch beliebte Positionierung durch Takt- und Richtungssignale ist ebenso möglich.
Umfangreiche Zusatzfunktionen
Synchrone Positionstrigger sowie Messsystemeingänge für das Märzhäuser Sensotech nanoScale Messsystem oder herkömmliche optische Systeme.
Schutzfunktionen für den sicheren Betrieb
Alle Bedienelemente werden automatisch erkannt und können im laufenden Betrieb angeschlossen werden ("hot plugging"). Die Motorendstufen sind kurzschlussfest.

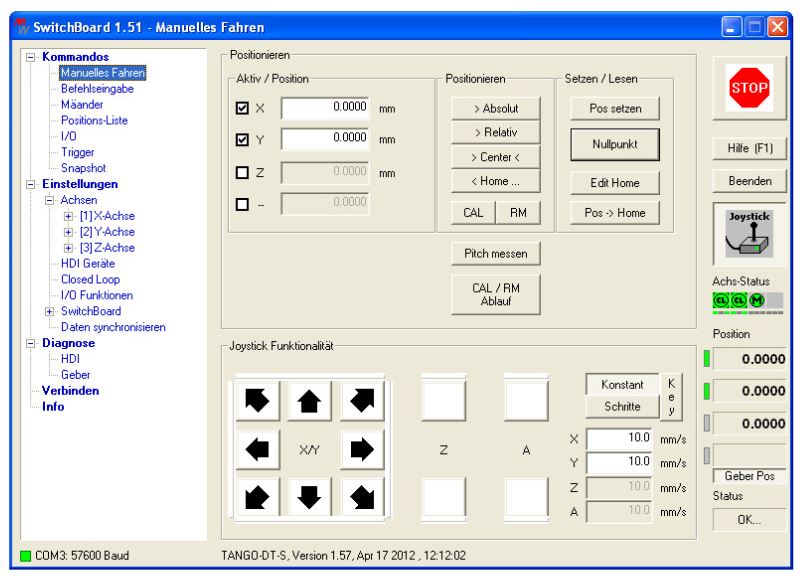

Intuitive Bedienoberfläche für Bedienung, Konfiguration und Diagnose Das Windows-Programm "Switch Board" ermöglicht die einfache Konfiguration und Bedienung der Steuerung. Die integrierten Diagnosefunktionen bieten wertvolle Unterstützung im Servicefall.
Einfacher Wechsel innerhalb der Produktfamilie
Die nanostep smart und Desktopsteuerung ermöglichen einfache Programmierung. In unserem Produktportfolio halten wir eine große Bandbreite an diversen OEM Steuerungen für Sie bereit. So haben wir die Möglichkeit Software die auf Basis der nanoStep Steuerung entwickelt wurden auf andere Systeme anzupassen ohne den Softwarecode zu ändern. Das ermöglicht höchste Flexibilität bei Ihrer Produktentwicklung. Plattform und Schnittstellen unabhängig.
Technische Daten
Motorendstufe
Anzahl der Achsen: 2
Unterstützter Motortyp: Schrittmotor 2/4 Phasen,
Schrittzahl: 100, 200 oder 400 Vollschritte pro Umdrehung
Schrittauflösung: 4096 Mikroschritte pro Makrostep
Phasenstrom: 0,1 bis 1,0 A ( konfigurierbar über Software )
Endstufe kurzschlussfest: ja
Haltestrom: 0-100%
Motorspannung: 24 V
Positionierung
Schnittstellen: USB , CAN, RS232, TCP/IP, Bluetooth ( teilw. Optional )
