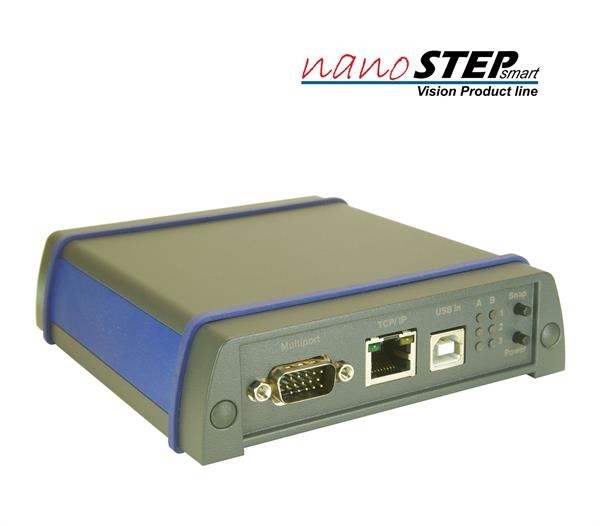

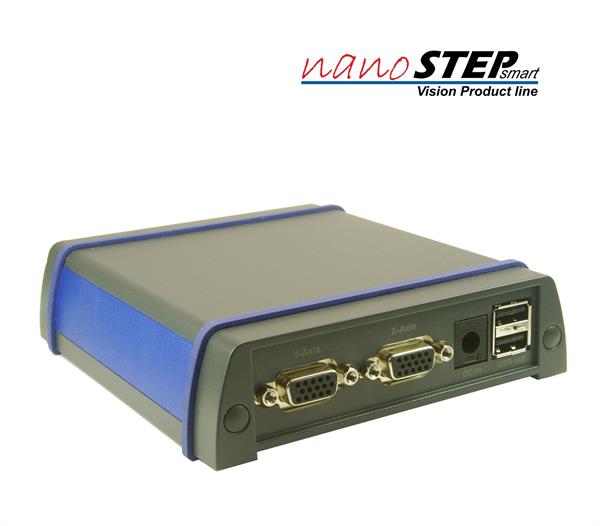

8SMC-Nanostep smart - USB-Controller 1-Kanal

849,00 € *

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 644610753
  • 85371099/DE
Die Leistungsmerkmale des nanoStep smart High-End Schrittmotor Controller   im... mehr
Produktinformationen "8SMC-Nanostep smart - USB-Controller 1-Kanal"

Die Leistungsmerkmale des nanoStep smart High-End Schrittmotor Controller im Überblick:

Motoranpassung anhand der nanoStep Phasenstromregelung
Mit der Nanostep smart Steuerung können nahezu alle 2-Phasen Schrittmotoren betrieben werden. Die Anpassung eines Motors an die Steuerung ist in sekundenschnelle durchgeführt. Aufgrund der hochdynamischen Phasenstromregelung benötigen die Motoren für den Betrieb prinzipiell keine zusätzlichen Schwingungsdämpfer.

Schnelle und exakte Positionierung durch hohe Schrittauflösung

Die hohe Positionierauflösung ist die Grundlage für die exakte Positionierung.
Die natürliche Positionsauflösung des Schrittmotors beträgt üblicherweise 200 oder 400 Schritte pro Motorumdrehung. Diese von wird von der naNstep Hochleistungselektronik auf mehr als 800.000 Schritte pro Umdrehung erhöht. Dennoch können beide Motoren mit einer Geschwindigkeit von bis zu 70 U / s verfahren werden!



Steigerung der Systemgenauigkeit durch intelligente Zusatzfunktionen

nanoStep ist mit wertvollen Zusatzfunktionen ausgestattet, mit der die Genauigkeit eines Positioniersystems erheblich gesteigert werden kann. Dazu gehören die Funktionen Backlash compensation, Closed-Loop, Positions- und Motorkorrektur.



Hohe Gleichlaufgenauigkeit bei kleinster Geschwindigkeit

Sehr schnelle Positionierung ist nicht immer gefragt. Der Nanostep Smart demonstriert seine Leistungsfähigkeit auch bei Anwendungen, in denen eine extrem kleine Geschwindigkeit, geringe Beschleunigung, aber eine große Gleichlaufgenauigkeit notwendig ist.



Maximales Drehmoment auch bei hohen Geschwindigkeiten

Die 24 V Motorspannung und exakt geregelte Phasenströme von bis zu 1 A garantieren das maximal mögliche Motordrehmoment, auch bei hoher Drehzahl.



Energieeffizientes Öko-Design

Die Verlustleistung von Steuerelektronik und Motorendstufen wurde besonders optimiert und ermöglicht den geringen Stromverbrauch der Steuerung. Aufgrund der verminderten Wärmeentwicklung kann auch bei einer Umgebungstemperatur von +60° C auf eine Zwangsbelüftung verzichtet werden.

Bedienung via Kommandosprache oder klassisch mit Takt und Richtung
Für die programmgesteuerte Bedienung stehen verschiedene Kommandointerpreter zur Verfügung. Die immer noch beliebte Positionierung durch Takt- und Richtungssignale ist ebenso möglich.

Umfangreiche Zusatzfunktionen

Synchrone Positionstrigger sowie Messsystemeingänge für das Märzhäuser Sensotech nanoScale Messsystem oder herkömmliche optische Systeme.



Schutzfunktionen für den sicheren Betrieb

Alle Bedienelemente werden automatisch erkannt und können im laufenden Betrieb angeschlossen werden ("hot plugging"). Die Motorendstufen sind kurzschlussfest.

Intuitive Bedienoberfläche für Bedienung, Konfiguration und Diagnose

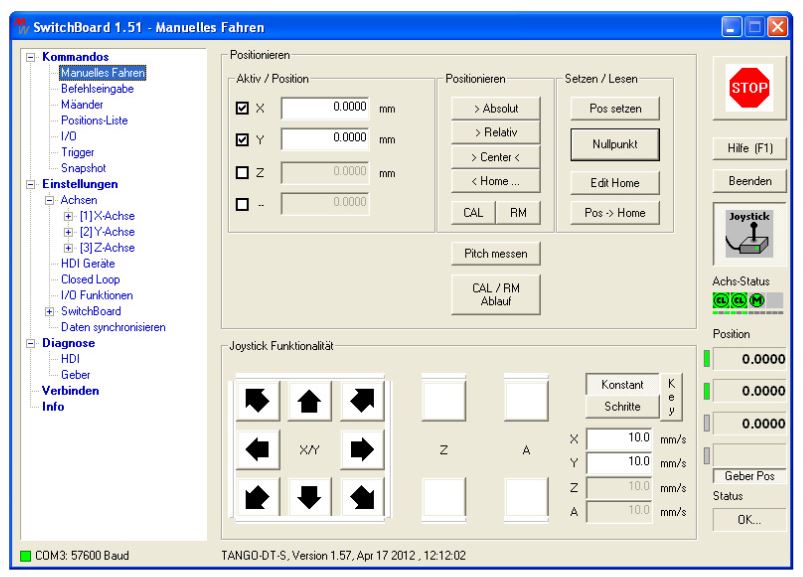

Das Windows-Programm "Switch Board" ermöglicht die einfache Konfiguration und Bedienung der Steuerung. Die integrierten Diagnosefunktionen bieten wertvolle Unterstützung im Servicefall.

Einfacher Wechsel innerhalb der Produktfamilie

Die nanostep smart und Desktopsteuerung ermöglichen einfache Programmierung. In unserem Produktportfolio halten wir eine große Bandbreite an diversen OEM Steuerungen für Sie bereit. So haben wir die Möglichkeit Software die auf Basis der nanoStep Steuerung entwickelt wurden auf andere Systeme anzupassen ohne den Softwarecode zu ändern. Das ermöglicht höchste Flexibilität bei Ihrer Produktentwicklung. Plattform und Schnittstellen unabhängig.



Technische Daten

Motorendstufe

Anzahl der Achsen: 1 (Per optionalem Softwarecode erweiterbar auf 2 Achsen)

Unterstützter Motortyp: Schrittmotor 2/4 Phasen,

Schrittzahl: 100, 200 oder 400 Vollschritte pro Umdrehung

Schrittauflösung: 4096 Mikroschritte pro Makrostep

Phasenstrom: 0,1 bis 1,0 A ( konfigurierbar über Software )

Endstufe kurzschlussfest: ja

Haltestrom: 0-100%

Motorspannung: 24 V



Positionierung

Schnittstellen: USB , CAN, RS232, TCP/IP, Bluetooth ( teilw. Optional )

Vektorpositionierung für zwei Achsen: ja

Bahnfunktionalität: ja

Geschwindigkeitsgesteuerte Positionierung: ja

Closed-Loop: ja

Positionskorrekturtabelle: ja

Geschwindigkeitsbereich: 0.000001...70 Umdrehungen/s (jede Achse individuell)

Beschleunigung: 0.0001...20 m/s², inear oder sin² (jede Achse individuell)

Verfahrbereich linear: +/- 20 m

Verfahrbereich rotativ: unendlich

Programmierung: ASCII Kommandosprache ( > 160 Kommandos), API, DLL, Labview Treiber

Prozessorsystem: DSP, 400 MHz

Speicher: 16 MByte SDRAM, 8 MBit Flash Memory, 256 Kbit EPROM



Schnittstellen u. Funktionen

Messsysteme: analog

Signaleingänge: 1Vss, 5Vss

Interpolation: bis Faktor 205600

Eingangsfrequenz: bis 6 KHz

Zusatzfunktionen: Ein-Ausgabe Funktionen Abspeichern von Koordinaten, Not Stop,

Sicherheitsabschaltung der Endstufe, positionssynchroner Triggerausgang, Endschalterauswertung



Umgebungsbedingungen

Arbeitstemperatur +5... +70°C

Kühlung: Konvektion, kein Lüfter notwendig

Abmessungen L x B x H :

Gewicht ca. 600 g


- viele Zusatzfunktionen ( tlw. optional )
