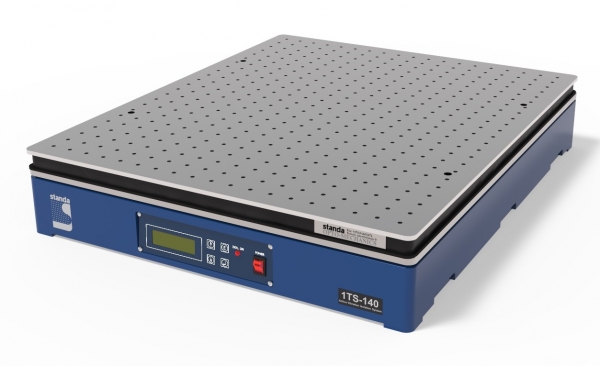

1TS-140B - Active Vibration Isolation System

Preis auf Anfrage



  • 644614762
Aktiv Schwingungsisolierte Tischplatte   Aktive Isolationssysteme bieten eine... mehr
Produktinformationen "1TS-140B - Active Vibration Isolation System"

Aktiv Schwingungsisolierte Tischplatte



Aktive Isolationssysteme bieten eine Lösung hohe Steifheit mit einer sehr kurzen Einschwingzeit zu kombinieren. Hierbei werden auftretende Schwingungen durch eine Rückkopplungsschleife über Aktuatoren eleminiert. Die effektivsten aktiven Systeme verwenden dafür die Trägheitsgeschwindigkeit als Paramenter für die Rückkopplungsschleife. Die Trägheitsgeschwindigkeit kann hierfür durch Integration des Signals von einem Beschleunigungsmesser gemessen werden. Ein der Trägheitsgeschwindigkeit proportionales Signal ist einer viskosen Dämpfungskraft sehr ähnlich, jedoch mit dem sehr wichtigen Unterschied, dass die Dämpfung relativ zu einer Trägheitsebene ist. Im Gegensatz zum passiven System wird das System durch Erhöhung der Dämpfung auf die Trägheitsebene "geklebt", was per definitionem bedeutet, dass das System von der Umgebung isoliert ist.



  • Untere Grenzfrequenz bei 0,7 Hz
  • Schneller Isolationsanstieg auf 40 dB ab 10 Hz
  • Inhärente Steifigkeit des 1TS-140 vermittelt
    ausgezeichnete Richtungs- und Positionsstabilität
  • Ausgezeichnete Isolation alle sechs linearen und rotatorischen Schwingungsmoden


Spezifikationen

AusführungMit Edelstahl Breadboard
1HB05-06-025-001
Isolation

dynamisch 0,7 Hz - 200 Hz

obere Grenzfrequenz: 2 kHz

(passive Wirkungsanteile ab 200 Hz

Durchlassvermögen

siehe Abb.

Belastung

140 kg

Abmessungen

500 x 600 x 80 mm

Oberfläche

Edelstahl 500 x 600 x 25

M6 25 mm Raster

Gewicht

23 kg

Elektrisch
Sicherheitsklasse

1

Eingangsspannung

90 – 120V AC, 47 – 63 Hz /
200 – 240V AC, 47 – 63 Hz

Sicherung

2x1.6A/250V slow

Umgebungsbedingungen
Schutzklasse

IP20

Temperaturbereich

5°C - 40°C

Luftfeuchigkeit

10 - 90% (5 - 30°C) /
10 - 60% (30 - 40°C)

Einsatzbereich

Innenraum

Höhe

Bis zu 2000 m (6.500 ft)
