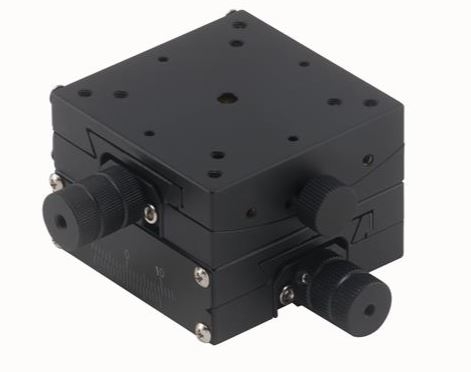

7G-MYG5-50CS - Goniometer 2 Achsen, Messing

848,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644612150
  • RoHS konform
  • 90330000/TW
[TAB:Artikelbeschreibung] Allgemeine Beschreibung... mehr
Produktinformationen "7G-MYG5-50CS - Goniometer 2 Achsen, Messing"


Allgemeine Beschreibung


Schwalbenschwanzführungen Goniometer bieten eine gute Präzision und sehr hohe Lebenserwartungen. Die Geometrie des Gleitlagers sorgt für eine sichere Lage des zu führenden Schlittens in 3 Ebenen. Die Führungen werden im Allgemeinen aus massiven Messingblöcken gefertigt und aus vollem Material gefräst. Außer einer Justageschiene werden keine weiteren Komponenten für eine präzise Führung benötigt. Somit sind Schwalbenschwanzführungen ideal für schwierige und nicht saubere Umgebungsbedingungen.
Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische ideal für den OEM Bereich.
Die Führungen werden angetrieben durch eine Zahnführeung und garantieren dadurch eine präzise Einstellung auch bei hohen Belastungen.
Die große Auswahl an unterschiedlichen Größen und Kippwinkeln ermöglichen eine individuelle Anpassung an Ihre Vorgaben.

Alle Tische der gleichen Größenserie lassen sich zu xy Einheiten kombinieren. Dazu stehen verschiedene Rotationhöhen zur Verfügung, die auf die unterschiedlichen Höhen der Goniometer abgestimmet sind. Dadurch ist ein xy Kombination Möglich, in der beide Achsen den gleichen Drehpunkt aufweisen.

GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Führungen.

Schmierstoffe


Eine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.
Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.





Technische Daten:




Goniometer
Kippbereich: obere Achse 20° (+/-10°) untere Achse 20° (+/-10°)
Größe: 50 x 50mm
Achsen: 2
Skala: Vernier
Ablesegenauigkeit: 1°
Höhe Drehpunkt: 50mm
Max. Belastung: 3 kg
Material: Messing, geschwärzt
Gewicht: 0,71 Kg
Führung: Schwalbenschwanzführung
arretierbar: ja




Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).

Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.
