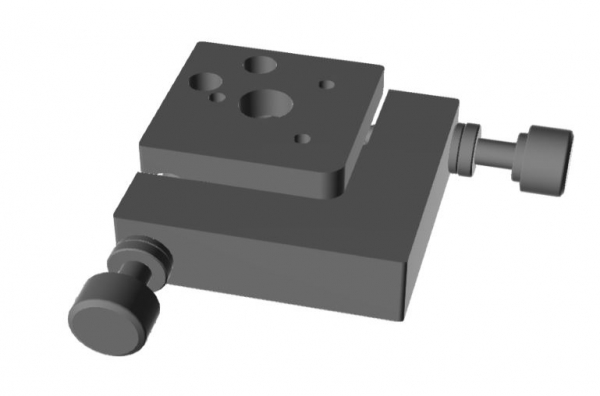

6T-MTB-40 - Kippplattform Aluminium

199,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644609142
  • RoHS konform
  • 90330000/TW
Kipp-Plattform 2-achsig Allgemeine Beschreibung Die Kipptische bestehen aus zwei... mehr
Produktinformationen "6T-MTB-40 - Kippplattform Aluminium"

Kipp-Plattform 2-achsig

Allgemeine Beschreibung

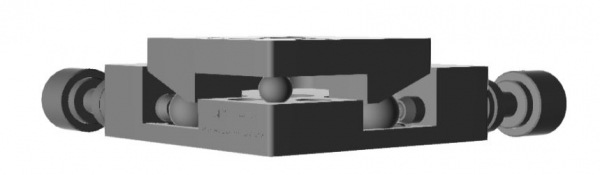

Die Kipptische bestehen aus zwei übereinanderliegenden dreipunktgelagerten Plattformen, die durch eine Zugfeder vorgespannt sind. Je nach Ausführung werden durch zwei Rändelschrauben, oder Feingewindebetiebenen Kugellager beide Platten zueinander verkippt. Die Verkippung erfolgt in zwei Richtungen. Zur Befestigung verfügen die Kippachsen über ein oder zwei Durchgangslöcher, die als Sacklochbohrung ausgeführt sind.


Antriebsschrauben

Alle Lineartische können wahlweise mit Feingewinde- oder Rändelschraube bestellt werden.

Schmierstoffe

Eine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.

Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.


Arretierung

Die Kipptischversion der MTB-Serie verfügen über arretierbare Feingewindeschrauben

Spezifikationen

Kippplattform 2 Achsen

Kippbereich: 4° (±2°)

Größe: 40 x 40mm

Übertragung: 0,54° / Umdrehung

Skala: nein

Max. Belastung: 20 N

Material: Aluminium, eloxiert

Gewicht: 0,03 Kg

Schraube: Rändelschraube
arretierbar: nein
