[TAB:Artikelbeschreibung]Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Lineartische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise Einstellung auch bei hohen Belastungen. Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben. Alle Tische sind mit platzsparendem Seitentrieb oder mit zentraler Seitenschraube erhältlich. Für viele Größen sind Z-Achsen erhältlich, die eine Kombination zu einem Multiachssystem ermöglichen. Passende Rotationstische und Kippachsen befinden sich ebenfalls im Sortiment.Bei der Materialauswahl stehen leichte Aluminium-Ausführungen und extra flache Edelstahlversionen zur Verfügung.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungFür die lagergeführten Translationstische werden zwei unterschiedliche Führungen angeboten. Die Aluminiumtische werden mit Kreuzrollenführung gefertigt. Die Edelstahlausführungen sind mit Kugellagern ausgestattet.Bei beiden Varianten werden Rollen oder Walzen in einem Käfig zwischen zwei Laufschienen geführt. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Schlitten im Betrieb spielfrei geführt werden. Eine Führungsgenauigkeit von 3µm kann hierdurch erreicht werden.Die Kugellagerführungen der Edelstahltische verfügen über eine weitere Besonderheit. Um die Stabilität der Tische zu erhöhen und die Bauhöhe zu reduzieren werden Führungen und Tragkörper aus einem Stück gefertigt und anschließend gehärtet. Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.AntriebsschraubenAlle Lineartische können wahlweise mit Mikrometer- oder Rändelschraube bestellt werden. Die Steigung beträgt jeweils 0,5mm pro Umdrehung. In beiden Fällen können die Objekte mit einer Einstellsensitivität von ca.1-3µm ( je nach verwendeter Last ) positioniert werden.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.ArretierungSämtliche Verschiebetische sind durch eine Rändelschraube arretier bar. Durch eine zusätzliche seitliche Führung können Basisplatte und Schlitten fest miteinander arretiert werden, ohne die eingestellte Position zu verändern. [TAB:Technische Daten]Technische Daten:Z-TranslationstischVerfahrweg: 13mmTischgröße: 40mmSchraubenposition: seitlichAblesegenauigkeit: 10µmGeradlinigkeit: 3µmVertikale Verschiebung: 25"Parallele Verschiebung: 15"max. Belastung: 10NGewicht: 0,2KgMaterial: Aluminium, eloxiertarretierbar: JAFührung: KreuzrollenführungSchraube: Mikrometerschraube[TAB:Downloads]Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads:
[TAB:Artikelbeschreibung]Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Lineartische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise Einstellung auch bei hohen Belastungen. Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben. Alle Tische sind mit platzsparendem Seitentrieb oder mit zentraler Seitenschraube erhältlich. Für viele Größen sind Z-Achsen erhältlich, die eine Kombination zu einem Multiachssystem ermöglichen. Passende Rotationstische und Kippachsen befinden sich ebenfalls im Sortiment.Bei der Materialauswahl stehen leichte Aluminium-Ausführungen und extra flache Edelstahlversionen zur Verfügung.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungFür die lagergeführten Translationstische werden zwei unterschiedliche Führungen angeboten. Die Aluminiumtische werden mit Kreuzrollenführung gefertigt. Die Edelstahlausführungen sind mit Kugellagern ausgestattet.Bei beiden Varianten werden Rollen oder Walzen in einem Käfig zwischen zwei Laufschienen geführt. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Schlitten im Betrieb spielfrei geführt werden. Eine Führungsgenauigkeit von 3µm kann hierdurch erreicht werden.Die Kugellagerführungen der Edelstahltische verfügen über eine weitere Besonderheit. Um die Stabilität der Tische zu erhöhen und die Bauhöhe zu reduzieren werden Führungen und Tragkörper aus einem Stück gefertigt und anschließend gehärtet. Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.AntriebsschraubenAlle Lineartische können wahlweise mit Mikrometer- oder Rändelschraube bestellt werden. Die Steigung beträgt jeweils 0,5mm pro Umdrehung. In beiden Fällen können die Objekte mit einer Einstellsensitivität von ca.1-3µm ( je nach verwendeter Last ) positioniert werden.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.ArretierungSämtliche Verschiebetische sind durch eine Rändelschraube arretier bar. Durch eine zusätzliche seitliche Führung können Basisplatte und Schlitten fest miteinander arretiert werden, ohne die eingestellte Position zu verändern. [TAB:Technische Daten]Technische Daten: Z-TranslationstischVerfahrweg: 6,4mmTischgröße: 25mmSchraubenposition: seitlichAblesegenauigkeit: 10µmGeradlinigkeit: 3µmVertikale Verschiebung: 30"Parallele Verschiebung: 20"max. Belastung: 5NGewicht: 0,06KgMaterial: Aluminium, eloxiertarretierbar: JAFührung: KreuzrollenführungSchraube: Mikrometerschraube[TAB:Downloads]Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads:
[TAB:Artikelbeschreibung]Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Lineartische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise Einstellung auch bei hohen Belastungen. Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben. Alle Tische sind mit platzsparendem Seitentrieb oder mit zentraler Seitenschraube erhältlich. Für viele Größen sind Z-Achsen erhältlich, die eine Kombination zu einem Multiachssystem ermöglichen. Passende Rotationstische und Kippachsen befinden sich ebenfalls im Sortiment.Bei der Materialauswahl stehen leichte Aluminium-Ausführungen und extra flache Edelstahlversionen zur Verfügung.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungFür die lagergeführten Translationstische werden zwei unterschiedliche Führungen angeboten. Die Aluminiumtische werden mit Kreuzrollenführung gefertigt. Die Edelstahlausführungen sind mit Kugellagern ausgestattet.Bei beiden Varianten werden Rollen oder Walzen in einem Käfig zwischen zwei Laufschienen geführt. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Schlitten im Betrieb spielfrei geführt werden. Eine Führungsgenauigkeit von 3µm kann hierdurch erreicht werden.Die Kugellagerführungen der Edelstahltische verfügen über eine weitere Besonderheit. Um die Stabilität der Tische zu erhöhen und die Bauhöhe zu reduzieren werden Führungen und Tragkörper aus einem Stück gefertigt und anschließend gehärtet. Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.AntriebsschraubenAlle Lineartische können wahlweise mit Mikrometer- oder Rändelschraube bestellt werden. Die Steigung beträgt jeweils 0,5mm pro Umdrehung. In beiden Fällen können die Objekte mit einer Einstellsensitivität von ca.1-3µm ( je nach verwendeter Last ) positioniert werden.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.ArretierungSämtliche Verschiebetische sind durch eine Rändelschraube arretier bar. Durch eine zusätzliche seitliche Führung können Basisplatte und Schlitten fest miteinander arretiert werden, ohne die eingestellte Position zu verändern. [TAB:Technische Daten]Technische Daten:Z-TranslationstischVerfahrweg: 25mmTischgröße: 80mmSchraubenposition: seitlichAblesegenauigkeit: 10µmGeradlinigkeit: 3µmVertikale Verschiebung: 25"Parallele Verschiebung: 15"max. Belastung: 50NGewicht: 0,8KgMaterial: Aluminium, eloxiertarretierbar: JAFührung: KreuzrollenführungSchraube: Mikrometerschraube[TAB:Downloads]Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads:
[TAB:Artikelbeschreibung]Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Lineartische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise Einstellung auch bei hohen Belastungen. Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben. Alle Tische sind mit platzsparendem Seitentrieb oder mit zentraler Seitenschraube erhältlich. Für viele Größen sind Z-Achsen erhältlich, die eine Kombination zu einem Multiachssystem ermöglichen. Passende Rotationstische und Kippachsen befinden sich ebenfalls im Sortiment.Bei der Materialauswahl stehen leichte Aluminium-Ausführungen und extra flache Edelstahlversionen zur Verfügung.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungFür die lagergeführten Translationstische werden zwei unterschiedliche Führungen angeboten. Die Aluminiumtische werden mit Kreuzrollenführung gefertigt. Die Edelstahlausführungen sind mit Kugellagern ausgestattet.Bei beiden Varianten werden Rollen oder Walzen in einem Käfig zwischen zwei Laufschienen geführt. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Schlitten im Betrieb spielfrei geführt werden. Eine Führungsgenauigkeit von 3µm kann hierdurch erreicht werden.Die Kugellagerführungen der Edelstahltische verfügen über eine weitere Besonderheit. Um die Stabilität der Tische zu erhöhen und die Bauhöhe zu reduzieren werden Führungen und Tragkörper aus einem Stück gefertigt und anschließend gehärtet. Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.AntriebsschraubenAlle Lineartische können wahlweise mit Mikrometer- oder Rändelschraube bestellt werden. Die Steigung beträgt jeweils 0,5mm pro Umdrehung. In beiden Fällen können die Objekte mit einer Einstellsensitivität von ca.1-3µm ( je nach verwendeter Last ) positioniert werden.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.ArretierungSämtliche Verschiebetische sind durch eine Rändelschraube arretier bar. Durch eine zusätzliche seitliche Führung können Basisplatte und Schlitten fest miteinander arretiert werden, ohne die eingestellte Position zu verändern. [TAB:Technische Daten]Technische Daten:Z-TranslationstischVerfahrweg: 6,4mmTischgröße: 25mmSchraubenposition: zentralAblesegenauigkeit: 10µmGeradlinigkeit: 3µmVertikale Verschiebung: 25"Parallele Verschiebung: 15"max. Belastung: 5NGewicht: 0,06KgMaterial: Aluminium, eloxiertarretierbar: JAFührung: KreuzrollenführungSchraube: Mikrometerschraube[TAB:Downloads]Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads:
[TAB:Artikelbeschreibung]Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Lineartische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise Einstellung auch bei hohen Belastungen. Die große Auswahl an unterschiedlichen Größen und Verfahrwegen ermöglicht eine individuelle Anpassung an Ihre Vorgaben. Alle Tische sind mit platzsparendem Seitentrieb oder mit zentraler Seitenschraube erhältlich. Für viele Größen sind Z-Achsen erhältlich, die eine Kombination zu einem Multiachssystem ermöglichen. Passende Rotationstische und Kippachsen befinden sich ebenfalls im Sortiment.Bei der Materialauswahl stehen leichte Aluminium-Ausführungen und extra flache Edelstahlversionen zur Verfügung.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungFür die lagergeführten Translationstische werden zwei unterschiedliche Führungen angeboten. Die Aluminiumtische werden mit Kreuzrollenführung gefertigt. Die Edelstahlausführungen sind mit Kugellagern ausgestattet.Bei beiden Varianten werden Rollen oder Walzen in einem Käfig zwischen zwei Laufschienen geführt. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Schlitten im Betrieb spielfrei geführt werden. Eine Führungsgenauigkeit von 3µm kann hierdurch erreicht werden.Die Kugellagerführungen der Edelstahltische verfügen über eine weitere Besonderheit. Um die Stabilität der Tische zu erhöhen und die Bauhöhe zu reduzieren werden Führungen und Tragkörper aus einem Stück gefertigt und anschließend gehärtet. Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.AntriebsschraubenAlle Lineartische können wahlweise mit Mikrometer- oder Rändelschraube bestellt werden. Die Steigung beträgt jeweils 0,5mm pro Umdrehung. In beiden Fällen können die Objekte mit einer Einstellsensitivität von ca.1-3µm ( je nach verwendeter Last ) positioniert werden.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.ArretierungSämtliche Verschiebetische sind durch eine Rändelschraube arretier bar. Durch eine zusätzliche seitliche Führung können Basisplatte und Schlitten fest miteinander arretiert werden, ohne die eingestellte Position zu verändern. [TAB:Technische Daten]Technische Daten:Z-TranslationstischVerfahrweg: 13mmTischgröße: 60mmSchraubenposition: seitlichAblesegenauigkeit: 10µmGeradlinigkeit: 3µmVertikale Verschiebung: 25"Parallele Verschiebung: 15"max. Belastung: 20NGewicht: 0,45KgMaterial: Aluminium, eloxiertarretierbar: JAFührung: KreuzrollenführungSchraube: Mikrometerschraube[TAB:Downloads]Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads:

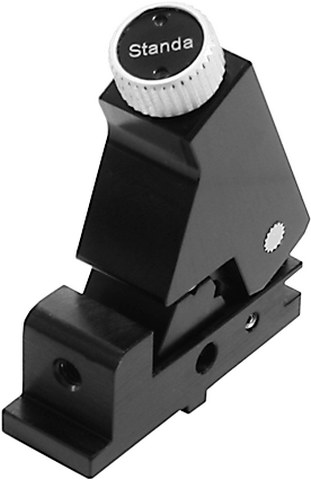

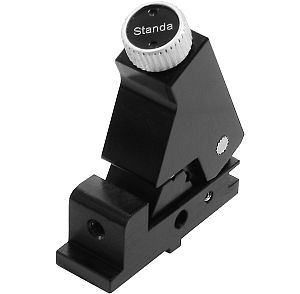

Einstellbare Faserklemme V-Nut-Einsatz mit 5 verschiedene V-Nuten und einer flache OberflächeV-Nuten eignen sich für Fasern oder zylindrische optische Elemente im Bereich von 125 µm bis 2 mmEinstellbarer Kraftfaserklemmarm, 20 g bis 250 gEinstellknopf zum Einstellen der KlemmkraftKompatibel mit 7TF2

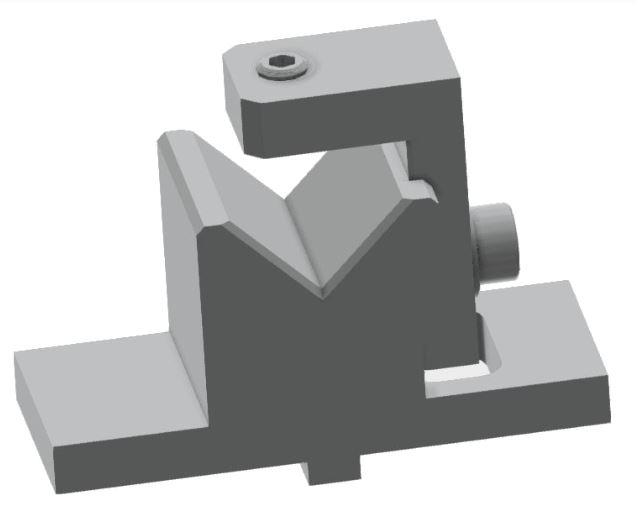

Universalklemme für 7TF2 für Vacuum V-Nut-Einsatz hat 5 verschiedene V-Nuten und eine flache OberflächeV-Nuten eignen sich für Fasern oder zylindrische optische Elemente für Durchmesser von 125 µm bis 2 mmJustierbarer Kraftfaserklemmarm, 20 bis 250 gDer Knopf oben dient zum Einstellen der KlemmkraftKompatibel mit 7TF2
Mikroskop- / Obejktivhalter, kompatibel mit 7TF2

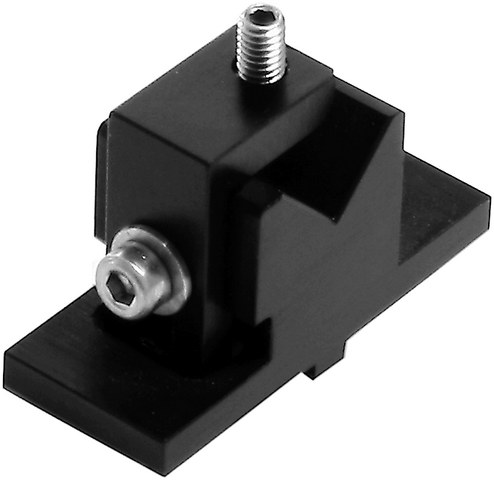

FaserklemmeFür opt. Faser mit einem Durchmesser von 0,9 bis 3 mm. Kompatibel mit Faserkoppler 7TF2
Dieses Klemme fixiert optische Fasern. Ausgelegt für opt. Fasern von 0,9 - 3 mm Durchmesser. Vakuumkompatibel
Pitch & Yaw Plattform Die Plattform verfügt über eine präzise Zweiachs-Verstellung.Zwei Kippachsen werden durch Feingewindeschrauben mit 0,25 mm Steigung angetrieben. SpezifikationenKippwinkel±4°Neigewinkel±3°Auflösung10 arcsecBelastbarkeit2 kgGewicht0,15 kgKompatibel zum Faserkoppler 7TF2
Adapterplatte für Faserkoppler 7TF2 (manuell) und 8MTF2 (motorisiert)Länge: 60 mmBreite: 42 mm
Labjack (Scherenhubtisch)SpezifikationenPlattform150 x 100 mmGewinderasterM6 (25 mm)Verfahrweg75 mmH (min, max)75 - 150 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit10 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert
Hubtisch (Labjack) mit 75 mm HubwegSpezifikationenPlattform180 x 100 mmGewinderasterM6 (25 mm)Verfahrweg75 mmH (min, max)75 - 150 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit15 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert

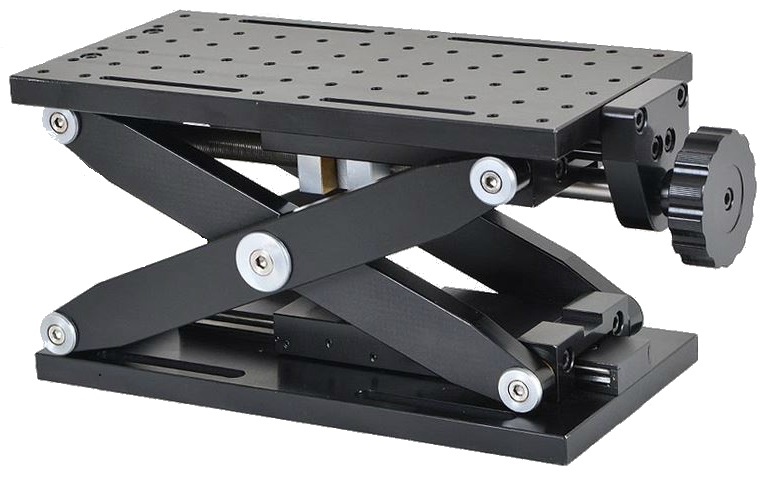

Labjack (Scherenhubtisch)SpezifikationenPlattform300 x 150 mmGewinderasterM6 (25 mm)Verfahrweg170 mmH (min, max)100 - 270 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit25 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert
Labjack (Scherenhubtisch)SpezifikationenPlattform300 x 250 mmGewinderasterM6 (25 mm)Verfahrweg170 mmH (min, max)100 - 270 mmSpindelsteigung1 mmParallelität0,1 mmBelastbarkeit30 kgMaterialAlumilium & EdelstahlOberflächeSchwarz eloxiert
Lineartisch für große LastenSpezifikationenPlattform 125 x 125 mm mit M6 GewinderasterVerfahrweg100 mmAblesegenauigkeit0,1 mmPositionsgenauigkeit0,1 mmGeradlinigkeit± 20 µmFührungPräzisions-UmlaufführungAntriebPräzisions-KugelumlaufspindelSpingelsteigung4 mmBelastbarkeitHorizontal 50 kgVertikal 10 kgMaterialAlunimium, schwarz eloxiertLänge (L)340 mmBreite 125 mmXY-KombinationDirektXZ (XYZ)-KombinationVia 2VAB-LTTS125-100 Montagewinkel

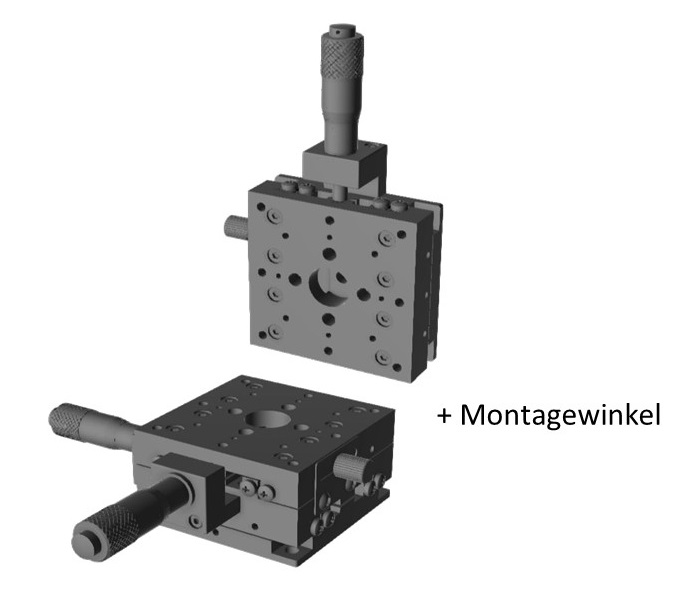

3-Achsen XYZ-Lineartischkombination aus drei 7T-TCJ60-05 Lineartischen + Z-Achsen MontagewinkelSpezifikationenAusführung3-Achsen XYZ KombinationPlattformgröße60 mm x 60 mm Verfahrweg0.5" (±6.5mm)AktuatorMikrometerschraubeAblesegenauigkeit10 µmWiederholgenauigkeit3 µmParallelität± 3 µm Linear FührungenV-grooved crossed-roller bearing MaterialAluminumGewicht0,8 kg Belastbarkeit0,5 kg (Z-Richtung)

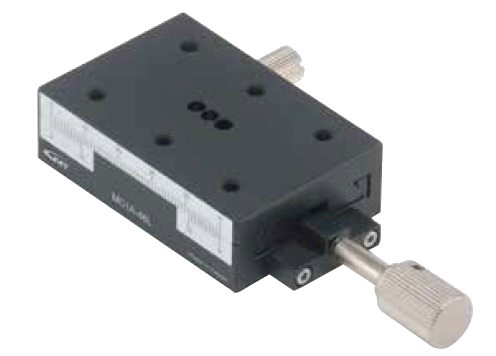

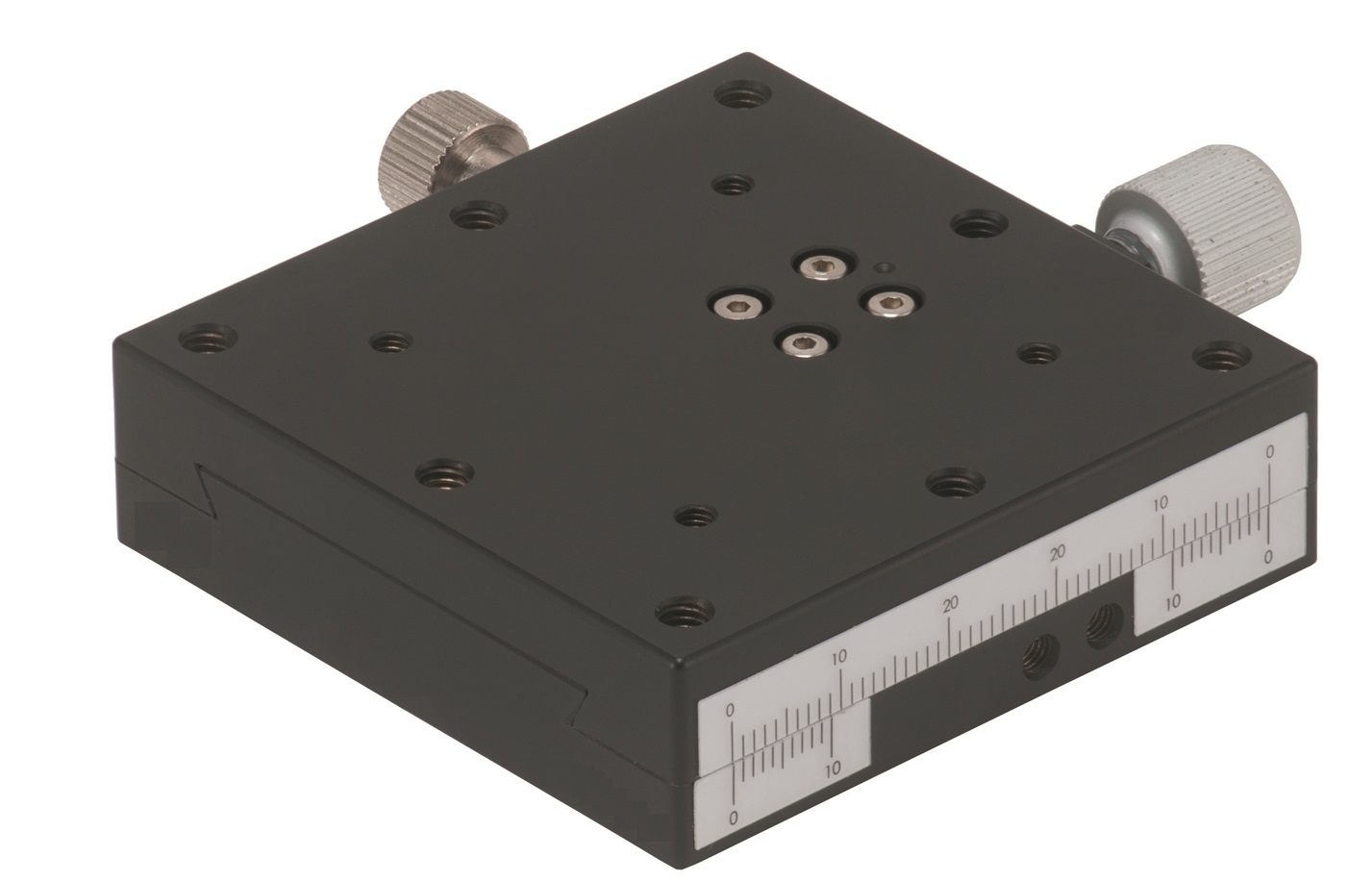

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße25x25 mmVerfahrweg6 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing, geschwärztGewicht0,07 kg
X-TranslationstischDie Mikroversteller der MCA Serie werden durch eine Schwalbenschwanzführung positioniertund eignen sich daher hervorragend für Positionieraufgaben mit mittleren Genauigkeitsanforderungen. Selbstverständlich verfügt auch die MCA Serie über eine Möglichkeit zur Arretierung.Eine gut lesbare Skala auf der Vorderseite zeigt über einen Nonius die Position präzise an.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40x40 mmVerfahrweg14 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing, geschwärztGewicht0,19 kg
X-TranslationstischSpezifikationenPlattformgröße40x40 mmVerfahrweg14 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing, geschwärztGewicht0,19 kg

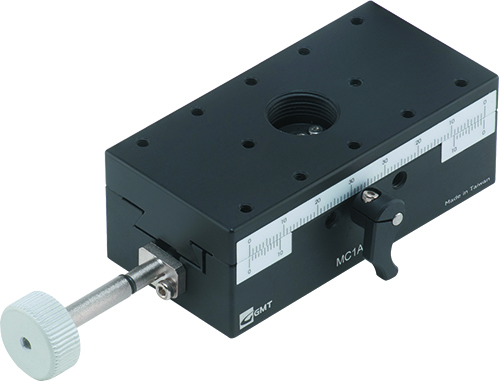

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 60 mmVerfahrweg42 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,14 kg

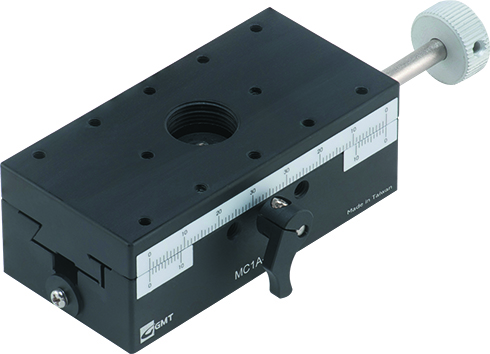

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 80 mmVerfahrweg60 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit4 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,31 kg
X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 80 mmVerfahrweg60 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit4 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,31 kg
X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 90 mmVerfahrweg70 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,19 kg
Die Mikroversteller der MCA Serie werden durch eine Schwalbenschwanzführung positioniert.<?xml:namespace prefix = "o" />Mit einer Führungsgenauigkeit von +/- 30 µm eignen sich die Translatoren hervorragend für Positionieraufgaben mit mittleren Genauigkeitsanforderungen. Die Führungen sind aus massiven Messing und können durch einen Schneckentrieb zügig positioniert werden. Selbstverständlich verfügt auch die MCA Serie über eine Möglichkeit zur Arretierung. Eine gut lesbare Skala auf der Vorderseite zeigt über einen Nonius die Position präzise an.Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich. SpezifikationenPlattform60 x 60 mm Verfahrweg18 mm Ablesegenauigkeit0,1 mm ArretierbarJaEbenheit / Geradheit 30 µmBelastbarkeit 4 kgMaterialMessing, geschwärzt Gewicht0,47 kg

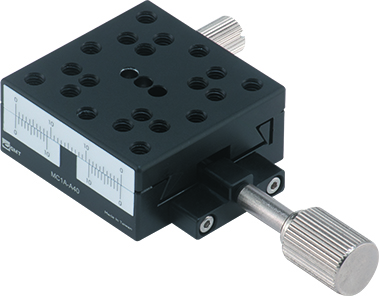

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße40 x 40 mmVerfahrweg22 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit2 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,1 kg

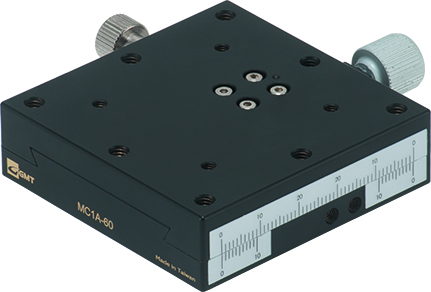

X-TranslationstischDie Mikroversteller mit Schwalbenschwanzführung und einer Führungsgenauigkeit von +/- 30 µm der MC1A Serie eignen sich hervorragend für Positionieraufgaben mit mittleren Genauigkeits-anforderungen. Der arritierbare Schneckentrieb erlaubt zügige und präzise Positionierungen mittels gut lesbarer Noniusskala.<?xml:namespace prefix = "o" />Die Versteller dieser Serie sind auch als XY oder Z-Achsen erhältlich.SpezifikationenPlattformgröße60 x 60 mmVerfahrweg42 mmSchraubeRändelFührungSchwalbenschwanzSkalaNoniusAblesegenauigkeit0,1 mmGeradlinigkeit30 µmBelastbarkeit3 kgArretierbarJaMaterialMessing- und AluminiumlegierungenGewicht0,19 kg
